Clock tuner для windows на русском

Ремонт часов и обслуживание

Посмотрите Microset, тоже. Мой выбор есть только один из три прибора, один от Грэма Бакстера E-timer, Великобритания, второй прибор SecondCheck от Детлев Вашкеа, Германия и третий прибор Microset от Брайана Мамфорда, США, если Вы работать с настенный часы тоже.

Возможно SecondCheck от Детлев Вашкеа, как окончательный выбор, из-за низкой цены, все другое схожи, более или менее.

Эти 3 пользователей сказали Спасибо! lng за это сообщение:

lng, а вы сами работали с ними? интересует как вы «слушаете» часы на компьютере? Что за микрофон используете?

Нет, я не используются какие-либо из них, но некоторые из моих добрых друзей, часовщики по профессии, использовать «Microset». Особенно полезно при восстановлении старинные часы и хронометры, когда BPH не является стандартом.

Я использую Vibrograf оборудования, для механических часов B-200 (аналог с ППЧ-7М) с Gradoscope GD-47, измеритель амплитуды, а для кварцевых часов я использую М-80.

Источник

Clock Tuner на компьютер

Информация

Это приложение для измерения ДГПА (удары в час) механических часов.
Он будет отображать сообщение об ошибке времени в день, а также.

Приложение использует микрофон для измерения доброкачественной гиперплазии предстательной железы.

** Рекомендую подключить микрофон в телефон и подключите микрофон к задней части часов.
** Базовая версия дисплей графики волны и импульсный интервал гистограммы.
** Дисплей частоты требует обновления «Премиум».

** Пожалуйста, проверьте приложение с помощью часов, прежде чем купить апгрейд «Премиум». Приложение будет работать Premium, в течение 30 мин.

Не для цифровых часов.
Не работает в шумной обстановке.
Установить направление микрофона по направлению к часам.

— Обзор от г Kojima
http://www.thewatchsite.com/index.php/topic,42142.0.html

— Заданный пример
Rolex или механические часы: Заданная частота: 4 или 5 Гц, длительность образца: 2с, Чувствительность: руководство 50
Большинство часы с маятником: Целевая частота: 1 или 2 Гц, длительность образца: 5 или 10 сек, Чувствительность: средний

ВОПРОСЫ-ОТВЕТЫ.
1) в настройках есть опция чувствительности с высокой, средней, низкой и 3 ручных настроек, вы можете объяснить, как это изменяет результаты

Она определяет звуковой порог амплитуды для обнаружения тактового звука. Если ваши часы звук громкий, вы можете уменьшить чувствительность. Это позволит более экологические шумы.
Если увеличить чувствительность, вы можете измерить руки часы. Но малый шум может ошибки измерения.

2) почему обнаруженное изменение частоты между светло-серым, черным и красным
Красный цвет означает меньший дрейф в течение интервала измерения, а серый цвет означает, что измерение может иметь ошибку.

3) средняя частота не всегда рассчитывать, что он остается на NaN
«Обнаружена частота» должна постоянно красный.

5) каковы 2 графики, показывающие, и какие данные вы используете для расчетов
Размер стержней на верхнем графике должна быть почти то же самое.
Снизу показывает амплитуду звуковой волны, записанной с микро телефона.

6) являются новые версии приложения разрабатываются

** Вы можете предоставить образец звука, посылая WAV или mp3 файл admin@athumbcut.com

Инструкции по установке

Cкачать и установить Clock Tuner на компьютер бесплатно.

Многие из нас стали задавать простой вопрос: как скачать, установить и сыграть в нашу любимую игру прямо на компьютере?

Если вы не любите маленькие экраны смартфона или планшета, то сделать это можно с помощью программы-эмулятора. С ее помощью можно создать на своем компьютере среду Android и через нее запустить приложение. На данный момент самыми популярными утилитами для этого являются: Bluestacks и NoxPlayer.

Установка Clock Tuner на компьютер с помощью Bluestacks

Bluestacks считается самым популярным эмулятором для компьютеров под управлением Windows. Кроме того, есть версия этой программы для Mac OS. Для того, чтобы установить этот эмулятор на ПК нужно, чтобы на нем была установлена Windows 7 (или выше) и имелось минимум 2 Гб оперативной памяти.

Установите и настройте Bluestacks. Если на компьютере нет Bluestacks, перейдите на страницу https://www.bluestacks.com/ru/index.html и нажмите зеленую кнопку «Скачать Bluestacks» посередине страницы. Щелкните по зеленой кнопке «Скачать» в верхней части следующей страницы, а затем установите эмулятор:

+ Windows: дважды щелкните по скачанному EXE-файлу, нажмите «Да», когда появится запрос, щелкните по «Установить», нажмите «Завершить», когда эта опция станет активной. Откройте Bluestacks, если он не запустился автоматически, а затем следуйте инструкциям на экране, чтобы войти в свою учетную запись Google.

+ Mac: дважды щелкните по скачанному файлу DMG, дважды щелкните по значку Bluestacks, нажмите «Установить», когда будет предложено, разрешите устанавливать программы сторонних разработчиков (если понадобится) и нажмите «Продолжить». Откройте Bluestacks, если он не запустился автоматически, и следуйте инструкциям на экране, чтобы войти в свою учетную запись Google.

Скачайте файл APK на компьютер. APK-файлы являются установщиками приложений. Вы можете скачать apk-файл с нашего сайта.

Щелкните по вкладке «Мои приложения». Она находится в верхней левой части окна Bluestacks.

Нажмите «Установить APK». Эта опция находится в нижнем правом углу окна. Откроется окно Проводника (Windows) или Finder (Mac).

Выберите скачанный файл APK. Перейдите в папку со скачанным файлом APK и щелкните по нему, чтобы выбрать.

Нажмите «Открыть». Эта опция находится в нижнем правом углу окна. Файл APK откроется в Bluestacks, то есть начнется установка приложения.

Запустите приложение. Когда значок приложения отобразится на вкладке «Мои приложения», щелкните по нему, чтобы открыть приложение.

Установка Clock Tuner на компьютер с помощью NoxPlayer

Nox App Player бесплатна и не имеет никакой навязчивой всплывающей рекламы. Работает на Андроиде версии 4.4.2, позволяя открывать множество игр, будь то большой симулятор, требовательный шутер или любое другое приложение.

+ Перейти на официальный сайт разработчика https://www.bignox.com/

+ Для того чтобы установить эмулятор Nox App Player, нажимаем на кнопку «СКАЧАТЬ».

+ Далее начнется автоматическая загрузка, по завершении которой необходимо будет перейти в папку «Загрузки» и нажать на установочный файл скачанной программы.

Установка и запуск программы:

+ Для продолжения установки необходимо в открывшемся окне нажать на кнопку «Установить». Выберите дополнительные параметры инсталляции, нажав на кнопку «Настроить», если вам это необходимо. Не снимайте галочку с пункта «Принять «Соглашение»», иначе вы не сможете продолжить.

+ После того как эмулятор будет установлен на компьютер, вы увидите на экране окно запуска, где необходимо будет нажать на кнопку «Пуск».

+ Все, на этом этапе установка эмулятора Nox App Player завершена. Для полноценной работы программы вам необходимо будет зайти в свой аккаунт Play Market — нажмите на иконку приложения в папке Google, введите логин и пароль от вашей учетной записи.

Загрузка и установка приложений: Для этого вам необходимо скачать файл приложения в формате APK и просто перетащить его на рабочий стол Nox App Player. После этого сразу начнется установка, по окончании которой вы увидите значок этого приложения на главном экране.

Источник

«Прошу Вас, расскажите подробней о процедуре регулировки выкачки в следующей вашей статье.»
glazmane

А ведь таки да. Сколько рассказываю о сложном, разбираю часы, собираю, а вот об элементарных процедурах настройки часов в домашних условиях без разборки, но к которым приходится прибегать куда как чаще, чем к полной разборке и репассажу, так ни слова и не сказал. Нет, может быть оно всем понятно, но ведь спрашивают об этом. Значит, нужно хоть пару слов об этом, да сказать. На уровне «подвигать рычаги», чтобы было доступно и понятно каждому. Поэтому в этот раз в глубокие материи углубляться (пардон за каламбур) не будем. Просто немного действий, направленных на проверку и установку хода часов. Присаживайтесь, друзья! Если вы это знаете, просто посмотрите, а кому-то может оно будет в новинку и пригодится. Посему — коротко и по делу.

Что же есть такое «выкачка»? Для пущей наглядности давайте представим себе ходики. Вот он маятник, «тик-так», «тик-так». Качнулся влево, качнулся вправо. И влево, и вправо маятник проходит одинаковое расстояние, точнее, отклоняется на один и тот же угол. Это называется синхронное колебание, синхронизм. Вот он и есть так самая «выкачка», то есть, маятник выкачивается на одинаковый угол в каждую сторону. Точно так же происходят колебания маятника и в наручных часах, только маятник здесь представляет собой колесо, подвешенное на спиральной пружине. Если его подтолкнуть, он начнёт совершать затухающие колебания, вращаясь по часовой стрелке и против часовой стрелки. Во время этих колебаний маятник через импульсный камень взаимодействует с анкерной вилкой, в результате чего происходит обмен энергией межу маятником и механизмом (да, во время колебания маятника происходит много чего, но это очень большая тема для разговора, к ней лучше вернуться отдельно). Синхронизм здесь проявляется в том, что углы хода колеса маятника по часовой и против часовой стрелки должны быть равны относительно положения покоя. То есть, при не заведенной пружине анкерная вилка, в рожках которой находится импульсный камень маятника, должна стоять ровно посередине между ограничивающими штифтами. На глаз такая настройка может быть произведена разве что в тех часах, где анкерная вилка видна при установленном балансе. Но в наручных часах это довольно спорное мероприятие. Поэтому для настройки часов используются приборы, которые в домашних условиях вряд ли у кого-то могут оказаться под рукой. Но ничего. В качестве прибора в наше время существуют программные продукты, такие как широко известный среди любителей часового дела Clook Tuner. Его легко найти в магазине приложений для Андроид.
Хорошо. Освоив некоторые теоретические выкладки, перейдём к практическим занятиям. Итак, часы у нас отстают или спешат, нам надо подстроить их ход. Открываем заднюю крышку и перед нами… ну да, вот этих два рычажка. Будь рычажок один, проблем бы не возникало. А вот целых два… (смайлик!)
Тут я несколько отступлю от повествования и позволю себе некоторую реплику. Собственно, эта самая «выкача», синхронизм, не самый важный параметр в часах. По большому счёту если чем и грозит небольшая рассинхронизация, так это тем, что часы начнут идти не с первого или третьего оборота заводной коронки, а с пятого или шестого. Точность хода будет оставаться всё ещё достаточной и находиться в заявленных заводом параметрах. Разве что при разном натяжении пружины можно будет заметить некоторые отклонения. Но — к делу. Тут у меня как раз «Ракета 2601» под рукой, вот на её примере и проведём небольшую «лабораторную работу» (смайлик!).

Итак, человек, открывший заднюю крышку своих часов, как правило, видит вот такую картину. Баланс, и на нём два рычага.
Рычаг, обозначенный цифрой «1» — это градусник. С его помощью устанавливается частота колебаний маятника. Рычаг, обозначенный цифрой «2» — это рычаг, на котором закреплена колонка спирали баланса. Такое крепление даёт возможность перемещать колонку баланса, а значит, изменять положение колеса баланса с импульсным камнем относительно рожек анкерной вилки. То есть, выставить таким образом вилку ровно посередине между ограничивающими ход вилки штифтами. Такая возможность существует и у баланса с неподвижной колонкой, но регулировка таких часов, увы, возможна только квалифицированным специалистом, поскольку требует навыков и соответствующего инструмента. Поэтому в этом рассказе рассматриваться не будет во избежание поломки часов при неправильной регулировке.

Продолжаем. Предположим, у нас на регулировке часы с расстроенным синхронизмом и сбитым ходом. Бывает при падении.
Прежде всего при помощи нашего программного индикатора нужно определить, что же происходит. Я специально не уменьшал скриншоты программы, чтобы всё было наглядно. Для этого вовсе вовсе не обязательно приобретать полную версию программы Clock Tuner. Что же мы видим на этом графике? Здесь чётко видны две параллельные линии, поднимающиеся вверх. В данном случае это означает, что синхронизм нарушен, часы отстают на некоторое время.

Начинаем регулировку. Прежде всего нужно знать, что регулировки взаимозависимые. Первым делом устанавливаем синхронизм. Для этого передвигаем при помощи путцхольца или зубочистки — металлический инструмент использовать нежелательно, можно намагнитить баланс, рычажок колонки баланса, обозначенный на нашем фото цифрой «2». Сторону, в которую нужно передвинуть колонку, определяем практически, контролируя график, по сужению расстояния между двумя линиями. Передвигаем колонку баланса в нужную сторону до тех пор, пока две линии не совпадут в одну «ниточку». Приблизительно вот так.

Далее переходим к регулировке хода. Поскольку в нашем примере часы отставали, то передвигаем на этот раз градусник — рычажок, обозначенный цифрой «1», до момента, пока линия на графике не станет как можно более горизонтальной. После этого тут же снова подстраиваем синхронизм («выкачку») рычагом «2». Как я уже говорил, регулировки влияют друг на друга, поэтому подстроив одну, придётся подстроить и другую. Как видите, линия вытянулась в «ниточку». Собственно, на данном этапе можно было бы и закончить настройку. Часы будут идти в пределах нормы, но если установить платную версию Clook Tuner, то можно добиться более точных регулировок.

В этой версии можно увидеть ошибку хода, выраженную в секундах в сутки, и отклонение частоты колебаний маятника. Вот сейчас мы выставили часы, что называется «в ноль» или «в ниточку». Это не значит, что часы будут идти с нулевой погрешностью на протяжении суток, мы не учли ошибку положения, изменение хода при снижении натяжения пружины и немало иных факторов. Поэтому часовщики (серьёзные часовщики) никогда вам не отдадут часы сразу же после ремонта, а подержат их у себя сутки или двое, чтобы подкорректировать при необходимости ход.

В заключение добавлю, что Clock Tuner хоть и является лучшей программой для настройки часов, но полноценный прибор проверки часов (ППЧ) заменить не может. В этой программе нельзя установить так называемый угол подъёма баланса для конкретного испытуемого механизма, он тут установлен средним, скорее всего 52 градуса. Также не видим амплитуду хода. Амплитуда хода — весьма важный параметр, по которому можно судить о том, нужна ли профилактика часам или можно повременить с ней. Но и без этого в домашних условиях настройка часов получается весьма точной.

REM:
Иногда задают вопрос: Что такое регулировка и что такое настройка. Если коротко, то это можно сформулировать как-то так.
Под регулировкой чаще всего понимают комплекс работ по доведению параметров устройств до значений, соответствующих требованиям ТУ с заданной степенью точности. Целью регулировки является обеспечение заданных параметров устройства в пределах допуска, гарантирующего нормальную длительную эксплуатацию.
Под настройкой, как правило, понимают корректировку отклонения параметров отрегулированного механизма в период его эксплуатации.
То есть, при регулировке выставляются всевозможные зазоры, расстояния, величины, которые не изменяются в период эксплуатации. Например, расстояние между камнями, загиб волоска, притяжка палет и подобное. А при настройке корректируются параметры, которые с течением времени могут измениться. Например, частота хода баланса, синхронизм («выкачка»).
Если ещё короче, то регулировка — то, для чего требуется отдельный специальный инструмент и оборудование, а вот настройка производится предусмотренными штатными органами настройки, например, градусник, подвижная колонка баланса. Других органов настройки в часах как-то и не припомню. Точная настройка, разумеется, тоже требует применения приборов. Вот сейчас мы с вами как раз и занимались настройкой отрегулированного механизма.

Источник

Утилита для повышения производительности ClockTuner от 1usmus для процессоров AMD Ryzen 3000 стала доступна для загрузки

Утилита под названием ClockTuner от 1usmus для процессоров AMD Ryzen 3000 стала доступна для загрузки. Новая утилита призвана повысить не только производительность Zen 2 Ryzen, но и снизить энергопотребление.

Утилиту можно скачать по следующей ссылке: guru3d. Там же можно найти подробную инструкцию. Следует напомнить, что данная утилита не является сертифицированным программным обеспечением, поэтому всем желающим опробовать ее в деле стоит напомнить, что это дело сугубо добровольное и делается на свой страх и риск.

1usmus’s объявила, что утилита будет бесплатной для всех пользователей. Так же было сказано, что ClockTuner будет предлагать более высокую производительность, чем большая часть специализированных утилит разгона или методов автоматического повышения производительности, которые предлагают поставщики материнских плат.

В качестве примера были проведены тесты, в которых сравнили Ryzen 9 3900X, ASUS Rog Crosshair VII Hero, и AMD Ryzen Threadripper 3960X, ASUS ROG Zenith II Extreme. Оба варианта сравнивались с настройками по умолчанию.

AMD Ryzen 9 3900X по сравнению с настройками по умолчанию, производительность повысилась на 7%, а энергопотребление снизилось на 12,8 Вт. AMD Ryzen Threadripper 3960X стала работать на 5,2% быстрее, при снижении энергопотребления на 12 Вт.

Источник

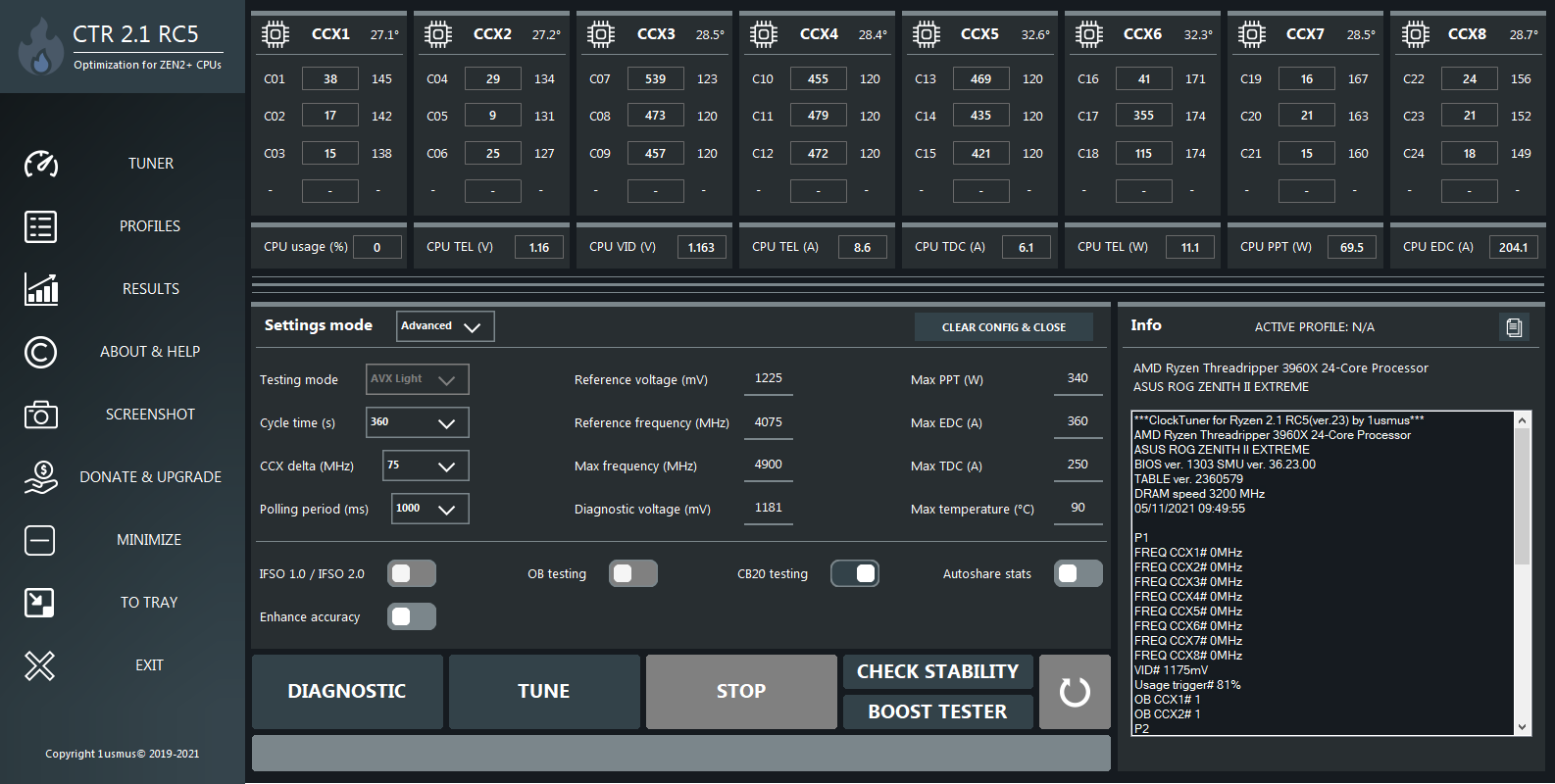

Clock Tuner for Ryzen 2.1 RC5 — заставь работать процессор по-новому!

Основной целью проекта CTR является повышение энергоэффективности и производительности процессора путем точной настройки частоты относительно напряжения. Огромные возможности настройки удовлетворят потребности любого пользователя. Большинство процессов полностью автоматизированы, а результат всегда индивидуален для каждой системы. Даже если вы новичок, многоуровневая система безопасности не позволит вам ввести потенциально опасные настройки или совершить опасные действия.

Ключевой особенностью CTR 2.1 RC5 являются шесть независимых профилей, которые позволяют пользователю настроить свой процессор для любой нагрузки, независимо от того, сколько ядер используется: два или все. Вы уже знакомы с P2 и P1 — это профили для многоядерной нагрузки. Новинка это четыре профиля:

С CTR 2.1 RC5 создание профилей для процессоров Zen 3 (и Renoir) стало невероятно быстрым и простым. Эти профили создаются автоматически во время диагностики. В среднем процесс занимает до 7 минут. CTR знает о Vdroop, характеристиках VRM, системе охлаждения и, конечно, о потенциале кремния. Это позволяет создавать профили, которые не требуют дополнительного стресс-тестирования.

В CTR 2.1 RC5 скорость переключения профилей достигла 62 раза в секунду. Это вдвое быстрее, чем у процессоров Zen 1 и Zen+, но лишь на 6,25% чаще, чем у Zen 2 или Zen 3 по умолчанию. Скорость переключения профилей ограничена искусственно, это снижает требования CTR к использованию процессора (до 0,1–0,2% в случае процессора Ryzen 5 5600X, например).

Я знаю, что многие из вас задаются вопросом: «Что особенного в этих профилях и почему CTR, а не Curve Optimizer?».

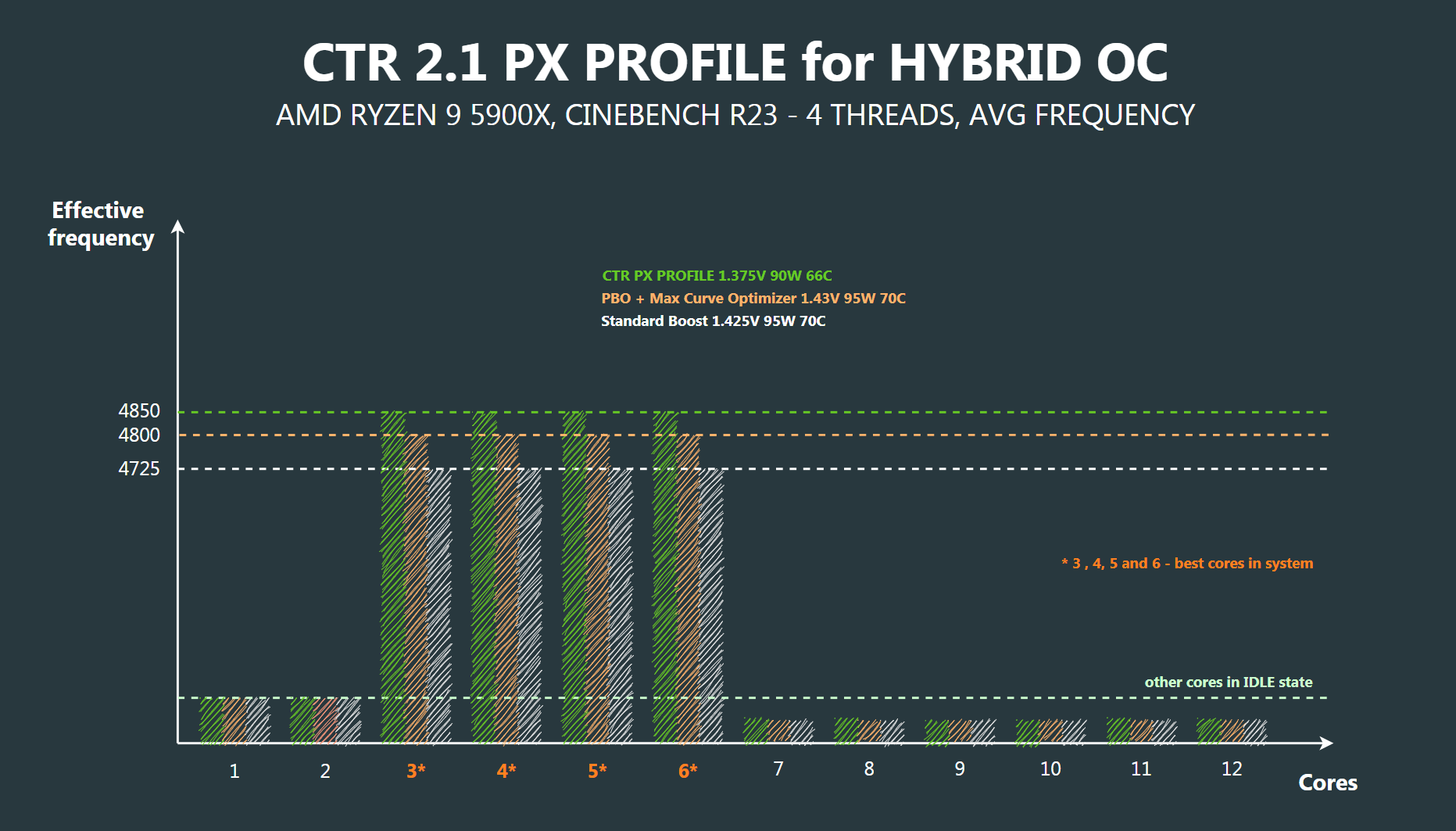

Я предлагаю сравнить CTR и CO с 4-поточной нагрузкой и многопоточной нагрузкой с использованием каждого метода. Это сравнение (довольно грубое) лучше всего подходит для тестирования идеального сценария, имитирующего типичную пользовательскую нагрузку (работа или игры).

Ключевой особенностью профиля PX является значительно сниженные требования к напряжению относительно стоковых настроек процессора и блокировка слабых ядер более низкой частотой, чтобы избежать нестабильности. Это обосновано текущими особенностями 7-нм техпроцесса (критические диапазоны напряжение/частота) и архитектурой Zen 3 в целом. Цепная реакция саморазогрева кремния (более высокое напряжение = больше тепла = дополнительное напряжение, необходимое для компенсации этого тепла), которая обычно приводила к повышению напряжения и снижению частоты, теперь не является основным ограничивающим фактором для высоких частот. CTR позволяет значительно улучшить соотношение напряжение/частота (до 7%), а максимально возможные частоты превышают возможности Curve Optimizer.

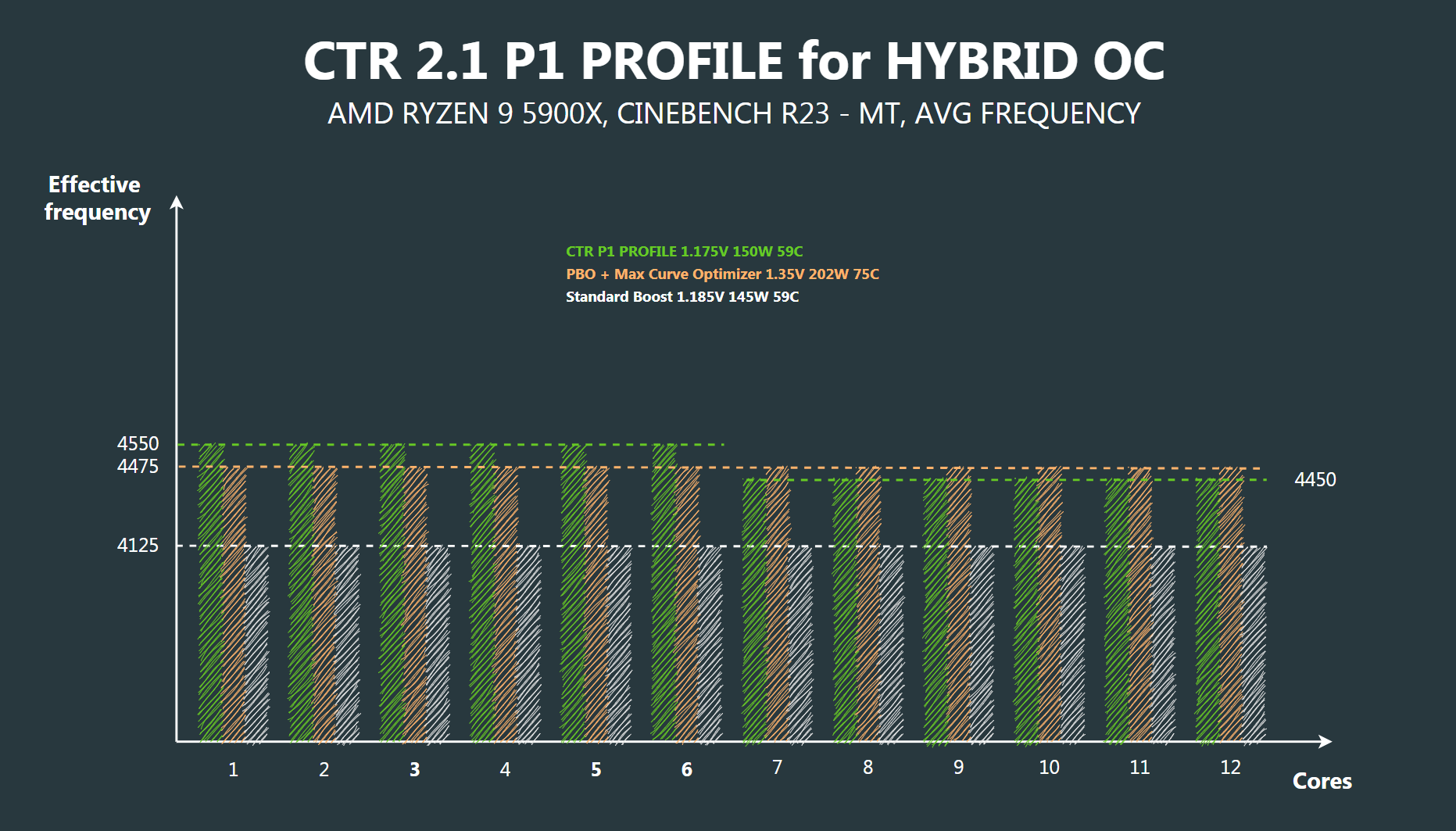

Для многопоточной нагрузки включение PBO и Curve Optimizer значительно повышает производительность, но увеличивает энергопотребление до очень высоких 202 Вт вместо типичных 145 Вт. Профиль P1 обычно работает при напряжении всего 1,175 В, что на 175 мВ меньше типичного напряжения для всех ядер (1,35 В), а частота CCX1 даже превышает частоту PBO и максимальной СО. Разница в соотношении напряжение/частота теперь составляет более 15,7% (3,31 против 3,83) при идентичной производительности. Подводя итог, можно сказать, что использование профиля CTR в данном примере сделало процессор значительно холоднее (на 16˚), а разница PPT составила 52 Вт.

Безусловно это не все и в будущем пользователей ждут динамические профили, которые в реальном времени могут подстраиваться к любой нагрузке при этом имеют максимальную энергоэффективность, но об этом уже в другом материале.

В этот раз, вместо утомительной текстовой информации я подготовил для вас быстрый видео-тур. Наслаждайтесь!

Что нового?

Итак, какие были внесены изменения и дополнения:

Требования CTR

Что необходимо для запуска программы:

Поддерживаемые процессоры

Список поддерживаемых моделей:

Скачать утилиту ClockTuner for Ryzen 2.1 RC5 можно здесь.

Источник

Adblock
detector

Эти 3 пользователей сказали Спасибо! Душан Грујић за это сообщение:

Решил попробовать проги на гаджетах с выносным микрофоном. Микрофон взял от ресивера домашнего кинотеатра yamaha (там в комплекте микрофон для автонастройки звука). Кстати микрофон себя показал весьма достойно. У меня есть древний ориент три звезды, очень тихие часы, встроенный в телефон микрофон их почти не слышит, а этот очень даже.

В процессе решил позабавиться проверяя одни гаджеты другими. Гаджетов три: айфон 6s, айфон 4s и самсунг галакси таб A (планшет).

Программы — Tickoprint и Clock Tuner на андроиде, Cuckoo Cal и Watch Tuner на айфонах.

На одном гаджете запускал метроном (думаю какой именно метроном — не важно) с каким-нибудь похожим на тиканье звуком, ну а на втором гаджете соответственно одну из часовых программ.

В общем, гаджеты распознают друг друга как весьма точные часы (в пределах десятых долей секунды), тикал с частотой 140 и 240 ударов в минуту (8400 и 14400 полуколебаний в час). Если на двух гаджетах запускать метрономы, то они «тикают» они синфазно довольно долго (ждал я минут 10, но расхождения не дождался).

Но вот например приложение Cuckoo Cal, которым я обычно смотрю ходики «Маяк», показал себя с плохой стороны. При достаточно громком (и естественно стабильном) звуке показания прыгали туда-сюда, и «ровно» скажем 140 ударов в минуту показывали редко.

Tickoprint, который строит график, вел себя весьма забавно. В основном я смотрел на 140 ударах метронома в минуту. Если на метрономе сразу поставить 140 ударов, то где-то 30-40 первых секунд график идёт вкривь и вкось но потом выпрямляется и идёт как надо. Но если, когда график уже идет как надо, поставить не 140 а 139 ударов в минуту, то график начинает постепенно заворачивать (что ожидаемо), и скажем если после 30 секунд опять вернуть 140 ударов в минуту, график продолжает идти криво еще минут 5-7, постепенно выпрямляясь.

Интересен ещё такой момент. Я проверил гаджеты друг другом на темпе метронома 60 ударов в минуту в разных комбинациях (метроном на андроиде, программа на айфоне, метроном на айфоне программа на андроиде, два айфона на одном метроном на другом программа и т.п.), и в целом гаджеты показывали ошибку мгновенного хода в пределах одной-двух десятых долей секунды в сутки.

Однако же при прослушивании нескольких кварцевых часов (которые тоже тикают с темпом 60 ударов в минуту) гаджеты уверенно показывают до полусекунды и секунды в сутки ошибки кварцевых часов. Таким образом, я делаю вывод о том, что кратковременно средние гаджеты измеряют время точнее средних кварцевых часов.

Всем кто пользуется программами в телефонахпланшетах, посоветую повторить эксперименты: возьмите пару гаджетов, на одном запустите метроном, на втором вашу программу и посмотрите что она будет показывать.

На этот раз посмотрим на новую версию софта от 1usmus для Ryzen — ClockTuner for Ryzen. На данный момент программа развивается, с версии 1.0 она получила несколько обновлений, среди которых достаточно масштабное обновление — 2.0 и текущая версия — 2.1. На этом 1usmus не планирует останавливаться.

Автор выложил дорожную карту для описания последующих обновлений, чтобы мы с вами знали, что ждать в будущем.

Данная же статья будет обновляться, поэтому следите за новостями. Основные нововведения будут описаны немного дальше, перед основным блоком описания программы.

Программа работает не у всех так хорошо, как хотелось бы, на это есть свои причины, и прежде чем перейти к описанию программы, рассмотрим основные из них.

Первым делом рассмотрим необходимые требования для работы ClockTuner for Ryzen (CTR):

• Zen 3: Ryzen 9 5950X, Ryzen 9 5900X, Ryzen 7 5800X, Ryzen 5 5600X.
• Zen 2: Threadripper 3970X, Threadripper 3960X, Ryzen 9 3950X, Ryzen 9 3900X, Ryzen 9 3900XT, Ryzen 9 3900, Ryzen 7 3800XT, Ryzen 7 3800X, Ryzen 7 3700X, Ryzen 5 3600XT , Ryzen 5 3600X, Ryzen 5 3600, Ryzen 5 3500X, Ryzen 5 3500, Ryzen 3 3300X, Ryzen 3 3100.
• APU: Ryzen 7 PRO 4750G , Ryzen 7 PRO 4650G, Ryzen 3 PRO 4350G.
• Материнская плата должна иметь версию UEFI с AGESA Combo AM4 1.0.0.4 или новее для Zen 2.
• Материнская плата должна иметь версию UEFI с AGESA Combo v2 AM4 AGESA 1.1.0.0D или новее для Zen 3.
• Материнская плата должна иметь версию UEFI с AGESA Combo v2 AM4 1.2.0.0 или новее для APU.
• Настройки BIOS (некоторых настроек может не быть):
• • Performance Enhancer — Disabled.
  • CPU Virtualization — любое значение.
  • CPPC — Enabled.
  • CPPC Preferred Cores — Enabled.
  • Global C-State — Enabled.
• Значения напряжения CPU Voltage, множителя CPU Multiplayer оставить в Auto. Оперативная память должна работать либо на профиле XMP, либо стабильно на разгоне, который вы уже неоднократно проверили. Все эти настройки необходимы для избежания проблем во время работы, точного определения порогов частоты и напряжений.
• Операционная система Windows 10 x64, желательно со всеми обновлениями.
• .NET Framework 4.7.2 или выше.
• Если все пункты выше соблюдены, тогда скачиваем сам софт ClockTuner for Ryzen
• После распаковки программы переходим в папку cb20 и распаковываем туда Cinebench R20. После этого запускаем распакованный Cinebench, принимаем лицензионное соглашение и закрываем Cinebench R20. Данный бенчмарк необходим для сравнения производительности до и после.

Общая информация

В общей информации хотелось бы остановится на материнских платах, а именно их VRM. Начать хотелось бы с рекомендаций от 1usmus по выставлению LLC (Load-Line Calibration). На данный момент он сообщает, что настройку LLC можно оставить в Auto на любой материнской плате, но я бы всё же придерживался первоначального совета, а именно:

• ASUS — LLC 3 или LLC 4;
• MSI — LLC 3;
• Gigabyte — Turbo, но можно оставить в Auto;
• ASRock — Auto или LLC 2, но с некоторыми оговорками;
• Biostar — Level 4+.

От вашего LLC будут зависит частоты, которые вы в конечном итоге получите. Так, получается ставим максимальный уровень LLC, но почему тогда в рекомендации выше присутствуют цифры, которые соответствуют среднему уровню LLC? Если бы было всё так просто, то мы бы не останавливались на VRM материнских плат. Начнём с того, что такое LLC.

Load-Line Calibration (LLC) — механизм, предназначенный для компенсации больших падений напряжения (в нашем случае на ЦП) в момент повышения нагрузки. Нагрузка может повышаться постепенно или моментально в зависимости от задачи. Механизм пытается компенсировать внезапное падение напряжения (Vdroop) за счёт подачи дополнительного напряжения, тем самым действуя на опережение. Данный механизм был введён для плавной подачи напряжения во время состояний, в нашем случае ЦП, нагрузки и простоя. Таким образом мы устраняем нестабильность системы в разгоне. Когда процессор находится не в разгоне, то уровень LLC обычно находится в Auto, потому как падение напряжения для обычных режимов — это обычное явление при работе ЦП.

Посмотрим на работу процессора в обычном режиме.

Iout — выходной ток, Vout — выходное напряжение, Vmax — максимальное напряжение, Vmin — минимальное напряжение.

Как вы видите, при повышении тока, подаваемого на процессор в случае с LLC происходит падение напряжение Vout до тех пор, пока величина тока не уменьшится, после этого значение напряжение возвращается на прежний уровень, близкий к максимальному уровню до появления нагрузки. В случае без LLC мы бы скорее всего видели, что стандартное напряжение равнялось бы половине от разницы между максимальным и минимальным напряжением и после каждого повышения нагрузки происходило бы падение напряжения с возвращением на первоначальный уровень, а в случае падении нагрузки мы бы видели значительное повышение напряжения до возвращения на прежний уровень.

В чём же тогда проблема?

Проблема заключается в состояниях под цифрами 1 и 2, которые появляются при повышении и уменьшении нагрузки соответственно. В случае под цифрой 1 — влияет на стабильность системы под нагрузкой, под цифрой 2 — влияет на работу транзисторов в вашем процессоре. Почему так происходит? В любом VRM есть контроллер, который следит за нагрузкой и пытается компенсировать падение напряжения путём подачи ещё большего напряжения для достижения необходимого уровня при нагрузке. Однако, когда процессор возвращается в режим ожидания, контроллер не может предсказать будущее и тем самым происходит скачок напряжения под цифрой 2. Данный скачок очень часто называют овершутом (overshoot — превышение). К примеру, в спецификации от Intel указано максимальное значение превышения и времени, которое оно может длиться. Падение напряжения в нашем случае служит для того, чтобы предотвратить излишний скачок напряжения, который может быть вреден для процессора. Самым простым способом решения проблемы является установка контроллера с высокой частотой работы, тем самым контроллер может быстрее компенсировать любого рода скачки напряжения. К сожалению, это влияет и на обвязку зоны VRM, а в конечном итоге на общую стоимость материнской платы, поэтому производителям зачастую приходится приходить к компромиссам. Если говорить о уровнях LLC, то на картинке ниже схематично представлено изменение напряжения в зависимости от уровня LLC.

Как вы видите, с повышением уровня LLC падение напряжения становится ниже, но превышение напряжения после падения нагрузки становится, наоборот, выше. Конечно, такое может наблюдаться не во всех материнских платах, но это скорее исключение, что у вас не будет подобного, потому как в некоторых дорогих материнских платах тоже может быть такое поведение. Вы можете сказать: «Я ничего такого не вижу в графиках программного мониторинга», — и вы будете правы, такое вы программно не заметите. Падение напряжения и скачки можно определить только с помощью осциллографа, на картинке ниже использовался Siglent SDS1104X-E.

Если провести параллель между программным мониторингом и тем, что показывает осциллограф, то вы можете видеть следующее (см. изображение ниже),  где красным указан график, который отображается в программах мониторинга. Всё красиво и прекрасно, не правда ли?

Конечно, превышение напряжения — проблема не только при выходе процессора из нагрузки, но и при входе процессора в нагрузку, как вы можете видеть ниже (Undershoot).

Естественно, названия LLC на разных платах могут отличаться, но если вы видите название LLC — Extreme, то лучше воздержаться от его выставления, либо выставить только на время тестов. Мы же с вами больше направлены на разгон для постоянного использования.

Изменения в CTR

Большая часть изменений CTR в сравнении с 1.1 beta 7 описана в дорожной карте, кроме этого затронем то, что отмечает сам автор и последние изменения в программном обеспечении. Дальше вы можете встречать RC5 и RC4. Строго рекомендуется использовать минимальную версию 2.0 RC4 в связи с найденными ошибками в RC3.

В самой статье вы встретите изображения RC4 и RC5. CTR получил новое обновление RC5, которое не затронуло основные элементы программы.

Интерфейс

В новом интерфейсе изменилось расположение некоторых элементов, а также основной стала темная тема, которая должна помочь при работе с программой для дальтоников.

CTR HYBRID OC (пример: AMD Ryzen 5 5600x)

В данном режиме нет необходимости в выборе между стандартным бустом и ручным разгоном. HYBRID OC — комбинация между двумя пользовательскими профилями и автобустом.

P1 профиль разработан для максимальной нагрузки на все ядра, в то время как P2 профиль рассчитан на максимальную производительность для лучшего CCX (или нескольких CCX). Иначе говоря, P2 профиль — игровой, который позволяет достичь более высоких частот для нескольких ядер, чем стандартный буст, рассчитанный на одно ядро. Оба профиля могут быть гибко настроены, включая настройку времени на переход между профилями.

Активация профилей зависит от нагрузки на CCX или ЦП. Это означает, что данный метод управления не включает все недостатки технологий, основанных на нагрузке TDC или EDC параметров.

Преимущества HYBRID OC:

• Лучшая производительность для различных сценариев работы.
  CB20 результаты:
  12 потоков 4289 / 4616 +8 % прироста
  6 потоков 2842 / 3144 + 10 % прироста
  1 поток 599 / 597 без изменений
• Легко использовать, CTR управляет всеми параметрами в минимизированном состоянии
• Особый подход к персонализации профилей
• Активация профилей меньше чем за 35 мс
• Энергоэффективность. Стандартный уровень TDP для профилей P1 и P2.
• Включенные энергосберегательные функции для всех профилей
• Только лучшие ядра или CCX используются для P2 профиля. Управляется операционной системой.
• Поддержка Zen 2 и Zen 3

Подводя итог по изменениям, стоит отметить, что производительность повышается в среднем на 7.5 процентов с тем же энергопотреблением на все ядра. Естественно, результат получен в среднем и он зависит от экземпляра процессора, системы охлаждения и материнской платы.

Изменения в версии 2.0 RC4 и RC5

• Обновлен драйвер. Полная совместимость со всеми античитами. Полная совместимость с Ryzen Master.
• Скорость отклика переключения профилей увеличена в 5 раз. Теперь время одного цикла — 50 мс.
• Новый дизайн HYBRID OC. Более стабильное и плавное переключение профилей.
• Автоматическое подтверждение лицензии Cinebench R20 (нет необходимости в подтверждении лицензии перед запуском CTR).
• Улучшена безопасность CTR и взаимодействие с процессором.
• Улучшена защита против опасных действий пользователя (попытки влиять на процесс работы CTR).
• Улучшена поддержка для уникальных процессоров с двумя CCD (5600X, 5800X, 3600, 3600X).
• Обновлен PROFILE MANAGEMENT. Многофункциональные кнопки и более простой интерфейс (вкладка PROFILES).
• Ранжирование CPU (Gold, Silver и т.д.), теперь защищены от «LLC читеров».
• Новые подсказки по LLC.
• Добавлены подсказки при некорректном вводе данных в профилях.
• Статус профиля. Теперь во вкладках PROFILES и TUNER вы можете видеть, какой профиль в данный момент активен.
• Исправлена ошибка отображения высокого значения VID или температуры.
• Исправлен случайный вылет программы при использовании HYBRID OC.
• Исправлены другие небольшие ошибки.
• Более низкие эталонные значения частоты для Zen3 (дополнительная безопасность при нажатии кнопки TUNE)
• * Количество попыток соединения с SMU увеличено с 5 до 10
• * Testing Mode — только AVX Light (исправлена ошибка, когда появлялась возможность разблокировать выбор режимов тестирования)

Изменения в версии 2.1 RC5 (информация от автора)

• Профили PX для всех процессоров. Получите максимальную производительность в малопоточных приложениях и играх!
• Быстрое и точное создание профилей P1, P2 и PX во время диагностики (только для Zen 3 и Renoir). Весь процесс занимает около 7 минут.
• Переработанный CTR HYBRID OC. Плавное и безопасное переключение профилей. Скорость переключения профилей достигает 62 раз в секунду (в 4 раза больше, чем в предыдущих версиях).
• Предварительная загрузка профилей. Увеличивает скорость реакции CTR на изменение нагрузки.
• Эффективная система троттлинга CTR HYBRID OC позволяет вашему процессору эффективно справляться со сверхтяжёлой нагрузкой (базовая частота при напряжении 1,1 В).
• Автоматическая рекомендация минимально возможных напряжений для каждого профиля. Позволяет добиться максимальной энергоэффективности без снижения производительности. В большинстве случаев профили способны превзойти PBO.
• Улучшенное состояние простоя.
• Чтение информации CPPC через интерфейс Advanced Configuration and Power Interface (ACPI).
• Улучшенная безопасность связи CTR с блоком управления системой (SMU).
• CTR BOOST TESTER — независимо от того, используете ли вы CTR или Curve Optimizer (CO), вы можете сравнить результаты работы каждого бустера с расширенной информацией (температура, PPT и т.д.).
• CLEAR CONFIG & CLOSE — кнопка, позволяющая сбросить все настройки CTR к значениям по умолчанию.
• Статистика переключения профилей в реальном времени (вкладка PROFILES).
• Автоматическое восстановление активности профиля(лей) после сна.
• Кнопка CALCULATE для PX, P2 и P1. Если вам нужно пересчитать профиль, вам не нужно перезапускать весь процесс диагностики (Zen 3 и Renoir).
• Проверка архитектуры аппаратных ошибок Windows (WHEA) для процесса тюнинга.
• Улучшенная защита от опасных и непреднамеренных пользовательских действий.
• Автоматическое восстановление конфигурационных файлов после сбоя.
• Улучшен режим Phoenix (исправлена «PLATINUM sample» и т.д.).
• Независимая система профилей. Если один профиль сломался, другие профили в безопасности.
• Улучшена поддержка уникальных двойных CCD процессоров Ryzen 5 5600X и Ryzen 7 5800X.
• Полностью поддерживается AGESA 1.2.0.1 и новее.
• TO TRAY — отдельная кнопка. Пользователь может выбрать способ минимизации CTR.
• Улучшенное логирование для всех режимов и функций.
• Перебалансированы категории качества процессора (золотой, серебряный и так далее).
• CTR автоматически регулирует «Holding time». Больше не доступно для ручного управления.
• Увеличена скорость запуска CTR (до 4 раз).
• CTR имеет приоритет драйвера. Позволяет ему работать более эффективно при максимальной нагрузке на систему.
• Снижено использование CPU usage.
• Исправление Alt-Tab, когда CTR находится в системном трее.
• Более простой способ активации профилей (не требуется сохранение).
• Многочисленные мелкие исправления ошибок и улучшений.

Что за софт CTR и как он работает

ClockTuner for Ryzen — авторазгонщик процессора. На этом, конечно, хотелось бы закончить раздел, но мы продолжим. Да, софт занимается автоматическим разгоном вашего процессора на архитектуре Zen 2 и Zen 3. Конечно, вы можете выставить так, чтобы процессор работал на повышенных частотах и напряжениях, либо наоборот на пониженных частотах и напряжениях, либо если вам повезёт на повышенных частотах и низких напряжениях, но об этом чуть позже. Раз мы говорим о каком-либо разгоне, то любые действия с частотами и напряжениями могут привести к повреждению материнской платы или процессора. Случаи бывают разные, к моему сожалению, никто от этого не застрахован.

CTR на данный момент содержит в себе сторонние модули:

• Ryzen Master SDK — модуль мониторинга, основная причина того, что необходимо иметь установленный софт Ryzen Master на ПК.
• LibreHardwareMonitorLib — мониторинг cpu svi2 и soc svi2.
• Cinebench R20 от Maxon — бенчмарк для сравнения вашей производительности, об установке которого сказано в начале статьи.
• Prime95 от George Woltman — комплексный стресс-тест процессора.
• Реверс-инжиниринг версия CCX Work Tool от Shamino для доступа к SMU.

Как же софт работает? Программа оценивает качество каждого CCX отдельно от оценки, которая была произведена на заводе и устанавливает необходимые частоты.

Prime95, который лежит в основе программы, с помощью специальных настроек позволяет выявить нестабильно каждого CCX во время разгона. В программе используется пошаговый алгоритм с множеством правил, в ходе которого происходит подбор частот под установленное вами напряжение. К сожалению, не всё всегда происходит гладко, как хотелось бы, об этом поговорим ниже.

Существующие проблемы

Да, есть несколько проблем, которые на данном этапе мешают при работе с программой. Виноват ли в данном случае автор? Я думаю, что нет. Учесть все нюансы достаточно сложно на этапе разработки программы, а мы перейдём к рассмотрению двух основных моментов в рамках одной проблемы.

VRM Vdroop

И опять мы вернулись к VRM, чуть выше была некоторая подготовка к данному разделу. Если вы помните, то в начале статьи при упоминании уровней LLC в Asrock я указал, что есть некоторые оговорки. Если верить технической поддержке фирмы, то их VRM настроен согласно спецификации Intel, а соответственно, скорее всего имеет крайне низкие значения превышения напряжения. К сожалению, это мне не удалось проверить. Что же мы имеем на практике. В случае использования процессоров вплоть до 3600x вы наверняка не увидите каких-либо проблем, т.к. VRM обеспечит минимальное значение падения и превышения напряжения. Если же говорить о 3900x и 3950x, то здесь ситуация несколько иная, в моём случае с x570 Taichi и, судя по отзывам, на других платах такого же сегмента на Asrock. LLC уровня 1 является оптимальным с точки зрения падения напряжения, хотя это максимальное значение LLC. К слову, стоит уточнить, что ClockTuner for Ryzen отображает текущее падение напряжения в процентах и согласно информации от 1usmus оптимальным вариантом будет падение от 1 до 2.5%. В случае с 3900x и x570 Taichi на LLC 1 падение составляет 2-2.5 % согласно информации, которая фиксируется мониторингом, но судя по периодическому поведению материнской платы при работе программы, падение составляет больше. Конечно, однозначно говорить, что проблема только в материнской плате нельзя, но то, что на подобных платах наблюдаются явления похуже, уже заставляет призадуматься. Ниже вы можете увидеть графики, которые предоставил 1usmus для понимания нескольких ситуаций, которые могут у вас происходить во время работы программы, а именно перезагрузки или BSOD.

Вот так выглядит поведение напряжения процессора в двух состояниях простоя и нагрузки. Как вы видите, есть определённая виртуальная линия “определения ошибок” и линия перезагрузки, или BSOD. В случае со слабым VRM мы не успеваем определить ошибки при работе программы и ПК моментально уходит в перезагрузку. Ниже вы можете видеть состояние линий, когда температура процессора находится на пограничной отметке. Линии становятся ещё ближе и качество VRM становится ещё более критичным.

В случае с более качественным VRM ситуация выглядит несколько другим образом: значения превышения и падения значительно ниже и мы не переходим за границу линии перезагрузки или BSOD, тем самым программа стабильно работает в течении всего своего цикла.

Линия “определения ошибок”? Для каждого напряжения и частоты есть условная температурная грань, при которой процессор становится нестабильным. У каждого экземпляра процессора данное значение будет разным. К примеру, на одном процессоре частота 4300 и напряжение 1300 мВ стабильны вплоть до 70 градусов, а на другом процессоре аналогично, но только до 65 градусов. Точно так же и с линией перезагрузки или BSOD.

VRM: шаг напряжения

Одна из интересных проблем, с которой вы скорее всего не столкнётесь, если ваша материнская плата из сегмента выше среднего. Другим же, у кого материнская плата из сегмента ниже среднего остаётся надеяться, что производитель не стал нас ограничивать. Вы, я надеюсь, знаете — шаг установки напряжений на процессорах AMD составляет 6.25 мВ, программа во время проверки стабильности выставляет ваше напряжение, а затем уменьшает на 1 шаг, т.е. на 6.25 мВ. Вот здесь и кроется проблема. Если вы не можете выставить сами напряжение с точностью 6.25, а у вас выставляется с шагом 12.5 или во время тестирования программы вы видите, что напряжение не меняется или значительно ниже, то скорее всего вы будете получать мгновенные перезагрузки на некоторых из шагов работы программы. Как действовать в таком случае? Вам остаётся запомнить, на каком шаге у вас произошла проблема и взять частоты, которые были на шаг до него, и дальше использовать данные частоты для напряжения в разгоне.

Windows Defender

Иногда Windows Defender видит программу как троян — это ошибка. Последний отчёт VirusTotal.

Конфигурационный файл

Если вы не можете запустить приложение или некоторые функции не работают, то удалите следующую папку по пути C:Users{Ваше имя пользователя}AppDataLocal.

Кроме этого может быть папка Nemesis_Ulv2, которую необходимо также удалить.

Автозапуск

У некоторых версий операционной системы Windows 10 могут быть повреждены функции автозапуска или они вовсе их не поддерживают. Если программа не может запуститься, то это значит, что Windows по какой-либо причине не даёт ей это сделать. Вы можете проверить статус автозапуска в планировщике заданий. Для запуска планировщика нажмите на клавиатуре сочетание клавиш Windows + R и в появившемся окне введите taskschd.msc, после этого нажмите ОК.

Проблемы SMU

Отсутствие частоты и температуры или CMD_REJECTED_PREREQUISITE or FAILED — несоответствующая версия BIOS. Не каждая версия BIOS выпускается без ошибок. Решение данной проблемы — установка другой версии BIOS. Также проблема может заключаться в запущенных сторонних приложений мониторинга.

Не работает CTR

Если сама программа отображает некорректные значения или вместо значений вы видите пустые поля (как показано ниже), то можете воспользоваться программой CTR Config Cleaner, которая доступна по основной ссылке ClockTuner for Ryzen

Описание программы

Теперь перейдём к описанию программы. Слева расположены вкладки с основными разделами программы, а справа — сама программа. Самая первая вкладка HOMEPAGE перенаправит вас сразу в twitter разработчика программы 1usmus. Далее идёт вкладка TUNER.

TUNER

Нас встречает разнообразие полей, цифр, кнопок, переключателей. Во всём этом мы разберёмся дальше.

Начнём с данных мониторинга, которые располагаются сверху.

1. Номер CCX, в данном случае первый. Во всех программах обозначение CCX указывается по-разному. К примеру, в Ryzen Master отсчёт идёт от 0 и в нём присутствует CCX 0 и CCX 1 для CCD 0 и аналогично CCX 0 и CCX 1 для CCD 1. В CTR обозначение идёт последовательное.
2. Температура CCX. Здесь нас встречает одно из изменений версии 2.0. Теперь температура отображается отдельно для каждого CCX для Zen 2, в отличии от других программ для мониторинга параметров. Со слов автора процессоры AMD действительно производят измерение температуры каждого CCX, хотя в большинстве программ температура отображается только для CCD. Для Zen 3 CCD = CCX, в отличие от Zen 2 (В Zen 2 1 CCD = 2 CCX), поэтому температуры будут отображаться одинаковыми.
3. Порядковое обозначение ядер, в некоторых программах, таких как HWINFO, отсчёт идёт с 0, а не с 1.
4. Текущая эффективная частота процессора. Да, именно эффективная, она считается немного по-другому от того, как мы привыкли, поэтому в некоторых программах мониторинга у вас будет постоянная частота в разгоне, а в других, таких как HWINFO (effective clock) или ryzen master, вы сможете увидеть эффективную частоту.
5. Маркировка ядер в Windows по их “рейтингу удачности” (меткам CPPC). Самые лучшие ядра обычно достигают более высоких частот, но это не всегда верно. Так, в моём случае CCX1 и CCX2 могут работать на одинаковых частотах, хотя маркировка ядер у них разная.

Чуть ниже вы можете увидеть параметры, среди которых также произошли изменения в версии 2.0: CPU Usage (%), CPU VID (V), PPT, EDC, TDC остались, CPU SVI2 TFN (V) теперь называется CPU TEL (V) и новые параметры: CPU TEL (A) и CPU TEL (W).

• CPU Usage (%) — загрузка процессора в процентах,
• CPU TEL (V) — напряжение, подаваемое на процессор, в вольтах. По заявлению автора самое точное измерение,
• CPU VID (V) — напряжение, запрашиваемое процессором, в вольтах,
• CPU PPT (W) (Package Power Tracking) — потребление процессором энергии в ваттах,
• CPU EDC (A) (Electrical Design Current) — максимальное кратковременное значение тока, подаваемое на процессор, в амперах, на некоторых платах есть ошибка в микрокоде, которая отображает данное значение постоянным на уровне 140 А,
• CPU TDC (A) (Thermal Design Current) — значение тока, подаваемое на процессор, в амперах в условиях повышенной температуры (так, характеристики мосфетов зачастую указывают для температуры 25 градусов).
• CPU TEL (A) и CPU TEL (W) — элементы телеметрии мониторинга процессора: значения тока и энергопотребления

Далее пойдём немного нестандартным путём, чтобы оставить всё самое интересное напоследок, а именно справа налево.

• ACTIVE PROFILE — активированный в данный момент профиль.
• Info — содержит информацию о версии CTR, вашем процессоре, материнской плате, версии биоса, версии SMU, версии таблиц, частоте оперативной памяти, текущем времени, а также ведёт лог о всех действиях программы после нажатия на кнопки DIAGNOSTIC, TUNE, STOP, CHECK STABILITY, BOOST TESTER. Кроме этого в версии 2.1 появилась информация о профилях P1, P2, PX, а именно частотах, напряжениях и проценте загрузки, при котором они активируются.
• — кнопка для копирования в буфер обмена информации, которая выводится в Info.


Теперь перейдём к основному блоку, с которым будем работать.

Settings Mode служит для переключения режимов настроек на Default (по умолчанию) и Advanced (расширенные), которые вы можете увидеть ниже, но обо всё по порядку.

Справа находится кнопка RESET SETTINGS — сброс настроек на первоначальные.

Далее пройдёмся по Settings Mode — Default. Нам доступно следующее:

• Testing mode — режим тестирования. В данный момент доступен только один — AVX Light, который подходит практически для любых режимов работы, как рендера, так и игр, исключение составляют задачи, связанные только с AVX инструкциями и только в узкоспециализированных приложениях.
• Cycle time (s) — время цикла для каждого шага теста в секундах, большее значение помогает получить более стабильный результат. Рекомендуемое значение — 360 с.
• CCX delta (MHz) — разница между лучшим и худшим CCX в МГц, при котором алгоритм подбора частоты прекращается. Для Ryzen 3, 5, 7 рекомендуемое значение — 25 МГц, для 9 — 150-175 МГц, для XT версий процессоров — 100-150 МГц, для Threadripper — 75-100.
• Polling period (ms) — период опроса датчиков (температура, напряжение, частота и пр.)

Теперь переключим Settings Mode — Advanced сразу, чтобы потом не возвращаться.

Как вы видите, первый столбец остался, но добавилось ещё 2.

Reference voltage (mV) — значение напряжения, при котором будет осуществляться подбор частоты процессора.

Reference frequency (MHz) — значение частоты, с которого начнётся работа программы, значение должно быть кратно 25 МГц, т.е. 4100, 4125, 4150, 4175 и т.д.

Max frequency (MHz) — максимальное значение частоты для любого из CCX, при котором произойдёт остановка выполнения программы. Настраивая данное значение, вы можете избежать лишних перезагрузок, при условии, что вы примерно знаете, на какой частоте они происходят.

Diagnostic Voltage (mV) — значение напряжения, при котором будет осуществляться диагностика процессора. Рекомендуется оставить на текущем значении, если при этом у вас происходит перезагрузка, то необходимо увеличить данное значение. К примеру, моё значение составляет 1231 мВ, я уменьшал его до 1150 мВ и ПК зависал, при значении 1100 мВ перезагружался, хотя если запустить на значении 1231 мВ, то доходил до напряжения 1100 мВ без особых проблем. Если же такое происходит у вас, то можно поставить значение 1300 мВ или 1350 мВ. Да, это увеличит количество шагов, но позволит произвести диагностику.

Max PPT (W), Max EDC (A), Max TDC (A) — значения потребления и тока, которые необходимы для встроенной в программу системы защиты. Как только один из данных параметров будет достигнут, то произойдёт остановка выполнения программы. Данные значения не относятся к PBO.

Max temperature (oC) — значение температуры, которое необходимо для встроенной в программу системы защиты. Как только температура будет равна той, которую вы указали, то произойдёт остановка выполнения программы.

Переключатели:

• IFSO 1.0 / IFSO 2.0 (Initial frequency smart offset) — технология, которая экономит время для владельцев Ryzen 9 39xx и 59xx и Threadripper, позволяя выставлять частоты на основе меток CPPC. Если же у вас другой процессор или вдруг у вас CCX3 и CCX4 имеют значения меток CPPC выше, чем CCX 1 и CCX 2, то данный переключатель вы можете отключить. Что будет, если отключить на Ryzen 9 39xx и Threadripper? Все ваши CCX начнут со стартовой частоты Reference frequency (MHz).
• Enhance accuracy — увеличение точности нахождения необходимой частоты при заданном напряжении. При тестировании использует 3 этапа по 3 шага с подбором напряжений для каждого значения частоты. Значительно увеличивает время. Мы рекомендуем данную опцию отключить, в более ранних версиях она достаточно сильно помогала получить стабильный результат.
• CB20 testing — Cinebench 20 тест служит для измерения производительности до и после выполнения программы. Если вам не интересно сравнение между первоначальным и конечным результатом, а также вы не хотите сравнить ваш результат с другими пользователями, то данный переключатель можно отключить.
• To tray — сворачивать программу в трей при запуске.
• Autoshare stats — автоматически загружать ваши результаты в таблицу после завершения выполнения программы. Работает только в том случае, если вы поставили переключатель до нажатия на кнопку START.

Теперь о кнопках:

• TUNE — запуск выполнения программы. В режиме настроек Settings Mode — Default начинает выполнение на стандартных настройках частоты и напряжения. У меня это — 4125 МГц и 1250 мВ.
• DIAGNOSTIC — запуск диагностики процессора с целью его классификации и выдачи рекомендаций по выставлению напряжений и частот для разгона и андервольтинга. По умолчанию напряжение для моего процессора 3900x составляет 1231 мВ. Поподробнее рассмотрим в разделе работы с программой;
• STOP — остановить выполнение программы.
• Кнопка  — немедленная перезагрузка системы, которая становится активна, когда система защиты CTR по каким-то причинам не может решить возникшую проблему.
• CHECK STABILITY — проверка стабильности системы на текущих значениях частоты и напряжения.
• BOOST TESTER — проверка буста процессоров Zen 3 и Renoir, а также для процессоров Zen 2, но с некоторыми нюансами, о которых немного позже.

PROFILES

Новая вкладка, которая раньше была в разделе TUNER и была только небольшой кнопкой.

На этой вкладке мы рассмотрим основные элементы снизу вверх.

PROFILE SETTINGS — основные настройки профилей, среди которых:

Autoload profile(s) — автозагрузка профиля вместе с операционной системой. Особенно актуально для того, у кого в BIOS отсутствует выставление частот по CCX.

HYBRID OC — новая функция в CTR 2.0, альтернативный буст от автора программы.

P1 PROFILE — профиль для высоких нагрузок, по умолчанию программа предлагает записать значения 1250 мВ и пройти тюнинг процессора во вкладке TUNER с вычисленной стартовой частотой.

VID (mV), CCX (MHz) — запрашиваемое напряжение процессора и частоты каждого CCX, которое вы можете выставить сами, вписав свои значения и нажав на кнопку SAVE P1 PROFILE, и после включить с помощью ACTIVATE P1 PROFILE.

P2 PROFILE — профиль для низких нагрузок, по умолчанию программа предлагает записать значения 1350 мВ и пройти тюнинг процессора во вкладке TUNER с вычисленной стартовой частотой.

Остальные настройки аналогичны профилю P1.

Кроме этого есть интересная настройка минимального использования ЦП или CPU usage min (%), многие из вас уже могли догадаться, зачем она нужна, но об этом немного позже.

PX PROFILE — профиль максимального буста, который будет доступен с версии 2.1.

RESULTS

Следующая вкладка после PROFILES — это RESULTS, позволяет вам посмотреть результаты, полученные в CB20 до работы программы и после.

По умолчанию в данной вкладке пусто, но после безошибочного выполнения вы получите что-то подобное:

Как вы можете видеть, появились графики сравнения между режимом по умолчанию и конечным результатом в виде очков score Cinebench 20, разница напряжений при прохождении теста CPU Voltage, а также разница между потреблением CPU PPT. Также справа внизу вы видите раздел системной информации System Information, в котором отображена частота каждого CCX в режиме по умолчанию Frequency per CCX — DEFAULT и в режиме, который вы получили Frequency per CCX — TUNING, также отображается информация по вашей системе и имя пользователя вашего ПК. С помощью кнопки SEND STATS вы можете отправить полученные вами результаты в общую таблицу с процессорами, аналогичными вашему. Имя пользователя ПК используется не просто так, оно также отправится в эту таблицу в виде @Anem, так что если захотите зафиксировать ваш результат, то убедитесь, что вы не будете очередным @Admin. При нажатии на соответствующие кнопки STATS, которые находятся практически по центру внизу, вы сможете увидеть результаты других пользователей и насколько ваш результат лучше или хуже относительно других.

ABOUT & HELP

В данном разделе вы можете увидеть информацию о программе, посмотреть гайды по программе от автора и не только, а также об используемых модулях. Здесь же расположена отдельная строчка благодарности людям, которые помогали с тестированием данной программы.

DONATE & UPGRADE

Если вы довольны результатом, то, я думаю, не будет лишним поддержать разработчика в этом не очень благодарном деле.

Вкладка MINIMIZE сворачивает программу на панель задач, EXIT закрывает программу и самая главная кнопка SCREENSHOT позволяет сделать снимок программы на той вкладке, которая у вас открыта. На этом описание подошло к концу, перейдём к работе с CTR.

Работа с ClockTuner for Ryzen

Прежде, чем приступить к работе с программой, возьмите за правило следующее: при работе программы отключите сторонние программы, которые вы обычно запускаете. Это необходимо для получения более высоких частот, т.к. программа работает в около нестабильных режимах и любая фоновая активность может вам дать заметно хуже результат, чем вы бы хотели видеть.

Как вы уже знаете, в программе предусмотрено 2 режима работы Default и Advanced. Мы начнём с рассмотрения работы в режиме Default. Сразу же перейдём к кнопке DIAGNOSTIC. Ниже вы можете увидеть результат прохождения диагностики применительно к моему процессору.

Выше показано, что прошло 23 шага (Step# 23), диагностика заканчивается после падения одного из потоков (Thread# 22 fall down!)  и программа возвращается к предыдущему значения напряжения (1111 mV). В итоге получим следующие результаты диагностики Diagnostic Results (сверху вниз): наименование вашего процессора, CPU VID в мВ, CPU TEL в мВ, максимальная температура 57.4 градуса, энергетическая эффективность 3.72, определение вида экземпляра вашего процессора, в моём случае — серебро, дальше пошли изменения в версии 2.0: рекомендованные значения дельты по CCX — 175, теоретическая максимальная дельта для CCX — 200, профиль P1 для разгона — 4250 МГц и 1250 мВ с целью снижения рабочего напряжения и сохранения текущей производительности, профиль P2 4400 МГц и 1350 мВ для максимального “условно” безопасного разгона, а также значения для андервольта 4050 МГц и 1150 мВ.

Что касается экземпляров процессоров, то в программе используется несколько уровней по качеству вашего процессора: bronze — бронза, silver — серебро, gold — золото, platinum — платина. Что это в конечном итоге даёт? Платина и золото — отборные процессоры, которые с большой долей вероятности получат у вас результат по однопоточной, многопоточной производительности выше, чем при работе в стоке, при этом напряжения, при которых ваш процессор работает, окажутся ниже. В случае серебра не всё так однозначно: результат в многопотоке выше при немногим более низком напряжении, при этом производительность в однопотоке несколько ниже. В случае с бронзовыми образцами разгон вам может в целом не дать много производительности, но в любом случае я бы попробовал. Конечно, если вы используете водяное охлаждение, то результаты будут несколько различаться в большую сторону в пользу разгона через CTR, но в случае с серебром и бронзой вы скорее всего получите большую разницу в многопотоке, но разница между однопоточной производительностью всё равно останется в пользу автоматического режима.

Зачем нужен режим диагностики? Всё просто: от него зависит, на какой частоте вы начнёте своё движение при использовании CTR с целью разгона в режиме Default. Теперь нажмём кнопку TUNE. Как вы видите, IFSO 1.0 / IFSO 2.0 и CB20 testing в моём случае включены, вы же можете отключить первую опцию, исходя из описания выше в статье. Кроме этого хочется обратить внимание, что диагностика в Zen 3 и Renoir проходит по другому сценарию, в отличии от Zen 2, но об этом немного позже.

В версии 2.1 после нажатия кнопки TUNE в окне Info появилась информация о коэффициентах производительности для каждого CCX, а также «удачность» каждого ядра согласно информации CPPC заложенным с завода и информации согласно FIT, а именно производительности каждого ядра на основе расчёта частот при определённых напряжениях и выделяемой энергии.

Результат получился следующий: 4275 при 1250 мВ, программа выставила 4375 4400 4275 4275. Почему же тогда 4400? Так работает IFSO 1.0 / IFSO 2.0 для процессоров старших линеек. У каждого ядра процессоров Zen 2 и Zen 3 есть своя метка, которая характеризует его удачность. CTR определяет все метки ядер в CCX. В результате мы получаем метку CCX, которая равна самой худшей метке в CCX. Для менее удачных CCX выставляется полученная при диагностике частота, а для более удачных — чуть большая. После этого программа начала свою работу. В процессе работы программы проходит несколько стресс-тестов, вы можете видеть в начале каждого теста CPU Vdroop и температуру самой горячей пары CCX.

На шаге 1 (Step# 1) сразу упал поток под номером 9, тем самым программа определила, что в CCX2 она не может взять частоту 4400 и следует откатиться на один шаг, который составляет 25 МГц — 4375, и продолжила тест с получившимся результатом на том же напряжении. Программа проходит 4 небольших стресс-теста на напряжении 1250 мВ, после этого повторяет 4 стресс-теста, но при напряжении ниже на 6 мВ, а именно 1244 мВ. Это сделано специально для получения более стабильного результата и уменьшения шансов перезагрузки или появления BSOD на большинстве материнских плат и процессорах. Вы могли заметить, что появилась новая строка WHEA — counter — счётчик ошибок WHEA. При значении до 3-4 вы не увидите никаких негативных изменений в работе вашей системы, кроме этого сама операционная система не отображает некритичные ошибки.

Ниже вы можете увидеть результат работы программы. 4350 4325 4225 4250 при 1250 мВ, результат в CB 20 равен 7661, потребление энергии при этом 134.9 Вт при температуре 65.8 градусов. Хотелось бы после этого продолжить, но это не всё.

Результат выше — идеальный вариант работы, но при работе программы вас может встретить перезагрузка, после этого CTR автоматически загрузится (либо вам придётся запустить его самому) и вы увидите следующее:

Что же это значит?

Phoenix — hello there
CTR completed profile creation in alternative mode

или

Феникс — привет

CTR закончил создание профилей в альтернативном режиме.

Где все шаги? Это логичный вопрос и на это есть объяснение. Одним из нововведений начиная с версии 2.0 стала одна из систем под названием Phoenix. Если при работе программы ваш ПК перезагрузится, то это будет сигналом для программы, что необходимо прекратить подбор частот для данного напряжения и сохранить последний вариант. Опять же вы можете видеть последний результат:

• CCX1  4375 MHz  VID 1250  mV
• CCX2  4375 MHz  VID 1250  mV
• CCX3  4275 MHz  VID 1250  mV
• CCX4  4275 MHz  VID 1250  mV

Почему же частота стала ниже? CTR использует систему так называемых штрафов.

Если мы обратимся к предыдущему шагу, то видно следующее:

Step#2

WHEA-counter: 0

CCX1 (145): 4375 MHz, 1250 mV  OC=
CCX2 (156): 4375 MHz, 1250 mV  OC=
CCX3 (134): 4275 MHz, 1250 mV  OC+
CCX4 (122): 4275 MHz, 1250 mV  OC+

Stress test #1 started…

CPU Vdroop: 2 % temperature: 51,4°

Stress test stopped.

Stress test #2 started…

CPU Vdroop: 1,8 % temperature: 51,7°

Stress test stopped.

Stress test #3 started…

CPU Vdroop: 1,8 % temperature: 51,6°

Stress test stopped.

Stress test #4 started…

CPU Vdroop: 1,8 % temperature: 51,8°

Stress test stopped.

У CCX1 и CCX2 стоит знак =, а у CCX3 и CCX4 знак +. Т.е. программа показывает, что на CCX1 и CCX2 необходимо остановиться в подборе более высокой частоты, а CCX3 и CCX4 можно поднять частоту ещё на 25 МГц и после этого происходит перезагрузка ПК. Процессор не может работать на частоте 4300 МГц для CCX3 и CCX4 при напряжении 1250 мВ. Таким образом, виноваты два последних CCX. Они получают штраф в 25 МГц, кроме этого поднимается напряжение на процессоре на 12.5 мВ (округляется до 13 мВ в мониторинге). К тому же программа пересчитывает частоту для CB20 и тем самым отнимает ещё по 25 МГц с каждого CCX, а мы получаем наши заветные 4350 4350 4225 4225.

А теперь вернёмся к нашему тесту в версии 2.1. Теперь мы можем посмотреть в графическом виде результат на вкладке RESULTS. Да, результат для серебряного образца довольно впечатляющий.

При работе процессора по умолчанию частоты были равны 4005 МГц по всем CCX, напряжение — 1.297 В, тепловыделение — 138.8 Вт, а результат — 7190. Теперь же 4350 4325 4225 4250 при напряжении 1.25 В и тепловыделении 134.9 Вт, а результат — 7661. Для того, кто хочет увидеть процентное соотношение: напряжение снизилось на 3.62 процента, тепловыделение — на 2.81 процента, а производительность в многопотоке увеличилась на 6.15 процента. Конечно, в таком случае производительность в однопотоке снижается, не для всех она будет критичной. Как я уже отмечал, в случае с более удачными процессорами результат в однопотоке может быть даже выше. Всё индивидуально.

А теперь переключаемся в режим Advanced. Перед нами в данном режиме открываются более обширные возможности. К примеру, если на Default у вас есть проблемы, то в этом режиме можно постараться всё же получить результат, конечно, если у вашей платы шаг установки напряжений равен 6.25 мВ, о чём я писал выше.

Посмотрим другой результат при другом напряжении, чтобы не было повторов.

Как вы можете видеть, я выставил Reference Voltage (mV) на значение 1350 и это — максимальное значение, заданное 1usmus.

Если у вас правильно выбран уровень LLC, то вы всегда будете иметь просадку по напряжению при повышении величины тока, подаваемого на процессор. Логика работы в конечном итоге простая: больший ток — меньшее напряжение и низкий ток — высокое напряжение. Обратите внимание, как работает процессор в своём обычном состоянии: при минимальном значении тока, зачастую в однопоточных нагрузках, напряжение может доходить до 1.47 В, а в многопоточных нагрузках с большим значением тока может опускаться и до 1.25 В. Режим тестирования AVX Light не подразумевает большую нагрузку AVX, поэтому ваш ПК скорее всего просто перезагрузится, если всё же такая задача у вас появится, но это никак не рендеры или же игры, а как я уже отмечал узкоспециализированные задачи. В таком случае вам необходимо будет подобрать частоты и напряжения самому или оставить состояние процессора в стоковом состоянии.

Итак, дальше я выставил Reference frequency (MHz) равный 4400, которые были получены как значение P2 во время диагностики. Хотелось бы порекомендовать выставлять значение чуть меньше, чем получено при диагностике. Да, времени займёт больше, но результат по стабильности будет лучше. Также у меня отключен IFSO 1.0 / IFSO 2.0 и CB20 testing для минимизации перезагрузки во время тестирования на материнской плате Asrock X570 Taichi и 3900x и получения сравнительных результатов. Enhance accuracy включаем при необходимости, увеличивает точность при поиске необходимой частоты, но увеличивает время прохождения тестов. Autoshare stats выключено по причине того, что данные моего разгона уже есть в таблице. Был получен следующий результат: 4475 4450 4350 4350 при напряжении 1363 мВ с тепловыделением 167.6 Вт, температурой 69,4 градуса и 7880 очками в CB20.

Как вы видите, частоты выше, но и напряжение выше. Для сравнения при 1250 мВ частота 4350 4325 4225 4250, результат в CB 20 равен 7661, потребление энергии при этом 134.9 Вт при температуре 65.8 градусов. В итоге прирост относительно прошлого результата составил по напряжению 8.29 процента, по потреблению — на 21.25 процента, по температуре — на 10.84 процента. А теперь сравним то же самое, но с обычным режимом работы процессора.

В итоге было 4005 4005 4005 4005 при напряжении 1.297 В, потребление — 138.8 Вт, результат — 7190. Стало 4425 4425 4325 4275 при напряжении 1.363 В, потребление — 171.3 Вт, результат — 7832. Если смотреть в процентном соотношении, то напряжение выросло на 4.84 процента, потребление — на 18.97 процента, результат  — на 8.2 процента. Относительно напряжений прирост неплохой, а вот если смотреть от полученного потребления, то результат достаточно печальный. В данный момент используется напряжение 1.356 В, немного отличается от полученных значений и было вычислено опытно путём, но почему не 1.25 В? Выше частота в однопоточной производительности, немного выше результат в многопотоке и чуть меньшие задержки при работе с памятью. С другой стороны, почему бы и нет, если температуры позволяют работать в таком режиме.

С результатами всё стало ясно, а теперь перейдём на интересную вкладку PROFILES. Программа ещё помнит наш результат, поэтому сразу нажимаем на кнопку FILL & SAVE P1 PROFILE.

Не забываем, что по умолчанию профиль P1 служит для частот и напряжений под высокой нагрузкой. После этого вы увидите следующее:

Успешное сохранение отобразит filled and saved! Теперь у нас записана частота и напряжение для высоких нагрузок. На этом, конечно, можно было бы закончить, нажать кнопку ACTIVATE P1 PROFILE, поставить переключатель Autoload profile with OS в положение включено, перейти во вкладку TUNER, нажать To tray для сворачивания программы в системный трей. После этого нажимаем EXIT. Программа записывает задачу для автозапуска в Windows и на этом всё, наш разгон готов. Но это ещё не всё…

Аналогично проводим тюнинг во вкладке TUNER при более высоком напряжении 1350 мВ и запишем наши значения.

Да, вы можете отдельно провести подбор частоты для разных напряжений и затем заполнить все необходимые строчки, а также нажать SAVE PROFILE. Обратите внимание, что количество CCX у процессоров различны. С версии 2.1 отображаются только существующие CCX, поэтому ошибки при заполнении будут минимизированы. После этого вы получите следующее:

Заполнены оба профиля. Дальше у вас остаётся два варианта работы с программой. Вы можете вручную включать в нужный момент профиль, после включения вы увидите надпись activated и значок ракеты рядом с профилем.

Либо вы можете применить “магию” CTR. Для этого включаем переключатель CTR HYBRID OC и активируем оба профиля. Да, это — не ошибка. Ниже вы можете видеть результат.  Частоты равны профилю P2 и рядом значок ракеты. Значение VID (mV) в CTR равно VID в HWINFO. Хотелось бы ещё раз напомнить, что VID — запрашиваемое напряжение, синим же в HWINFO выделено текущее напряжение.

Зачем тогда включать два профиля? Вернёмся к прошлому изображению.

В двух профилях присутствует строка CPU usage min (%) и она отвечает за запуск определённого профиля при соответствующей загрузке процессора. Профиль P2 включается при нагрузке на ЦП равной 18 процентов и работает ровно до нагрузки в 82 процента и переключается на профиль P1. Остаётся выяснить, какая частота будет у процессора при нагрузке меньше 18 процентов. Она будет автоматической. Конечно, вы можете подвинуть границы включения каждого из профиля. Однако, если у вас будет включен профиль PX в версии 2.1, то автор не рекомендует менять значения по умолчанию.

Для понимания происходящего рекомендую посмотреть ролик ниже. Обратите внимание на изменение частот при разного вида нагрузках, за изменением положения значка ракеты в программе CTR. Кроме этого ролик снят по версии 2.0, в версии 2.1 логика работы идентична.

Данный режим работает полностью автоматически, при условии, что CTR у вас постоянно запущен и стоит в автозагрузке.

Обновление 2.1

А теперь перейдём к нововведению версии 2.1 — это улучшенный режим диагностики и PX PROFILE.

Улучшенную диагностику, а также принцип работы некоторых функций для Zen 3 и Renoir вы можете посмотреть ниже, в ролике автора.

Далее рассмотрим общие настройки, которые доступны для всех семейств процессоров. Необходимо заполнить профили P1 и P2, а также сам профиль PX. Профиль PX заполняется после прохождения диагностики либо вручную. Если для P1 и P2 необходимо проходить процедуру тюнинга, то в данном случае достаточно пройти диагностику.

Что же такое PX профиль? Обратимся к видео.

Как вы можете видеть в простое частота самых удачных ядер находится на максимальном значении, как только загрузка ЦП достигает 29 процентов, мы переключаемся в профиль P2, а на нагрузке выше 81 процентов на профиль P1.

Результат в многопотоке вы могли видеть выше для напряжения 1250 мВ, результат в однопотоке следующий:

Хороший это результат или плохой? 527 для данного экземпляра процессора был потолок в режиме автобуста с учётом всех условий, которые необходимо было соблюсти. 521-523 — было практически постоянное значение, т.е. прирост составил от постоянного значения 3.34 процента на Zen2. На Zen 3 результат будет более значителен в связи с изменениями в компоновке кристаллов.

Немного остановимся на значениях PX профиля, High state, Mid state, Low state — новые настройки. Как вы можете видеть, в данный момент у меня выставлено 4625 МГц, 4575 МГц, 4550 МГц для соответствующих состояний.

High state — частота ядер процессора при нагрузке на 1-2 потока,

Mid state — частота ядер процессора при нагрузке на 3-4 потока,

Low state — частота ядер процессора при нагрузке на 5-8 потоков.

Буст ядер выбирается из удачности каждого отдельного ядра. В видео выше показаны все режимы работы. Чем больше фоновых процессов у вас запущено, тем меньше шансов, что ваш процессор будет работать на малом числе потоков. В видео вы могли заметить, что приходилось изменять количество потоков для теста в связи с тем, что программа для записи экрана также использовала процессорные мощности.

BOOST TESTER

Напоследок остановимся на данной кнопке в меню Tuner, чтобы рассказать о «ложке дёгтя» для процессоров Zen 2 и в целом о принципе работы

Для Zen 3 и Renoir всё работает корректно в связи с присутствием необходимых датчиков в самих процессорах. В результате вы получите таблицу с номерами ядер, частотой, запрашиваемом напряжении VID, тепловыделении каждого ядра POWER и температурой процессора.

В случае с Zen 2 вы также получите данную таблицу, как вы можете видеть выше, но автор заявляет, что данный режим работает достаточно грубо для Zen 2, поэтому вы могли видеть, что в состояниях установлены частоты 4625 4575 и 4550, а не, например, 4525 4475 и 4450, которые получены в данном режиме.

Конечно можно было бы и на Zen 2 настроить тестер буста, но с большой долей вероятности мы бы с вами получали перезагрузки ПК на данном этапе, а нужно ли это? Я думаю нет. Подобрать 3 значения, при желании, не составляет большого труда, кроме этого вы уже будете знать некоторые отправные точки.

Результаты

Уже достаточно много людей выложило свои результаты в общей доступ, и поэтому есть, на что посмотреть.

Ниже вы можете ознакомиться в результатами для Ryzen 5 3600, 3600X и 3600XT.

Результаты для Ryzen 7 3700X, 3800X, 3800XT.

Результаты для Ryzen 5 5600x.

Результаты для Ryzen 7 5800x.

Для начала посмотрим количество результатов. 5492 результата для 8 ядерных и 6623 6 ядерных процессоров Zen2. Среди Zen 3 пока протестировано 181 8 ядерный процессор и 89 6 ядерный. Как вы видите, ситуация обратная: 8 ядер Zen 3 больше, чем 6.

Теперь поговорим о результатах для Zen 2 и Zen 3. Для Ryzen 5 3600, 3600X и 3600XT минимальная планка частоты без учёта редких значений составляет 3600 МГц. Для Ryzen 7 3700X, 3800X, 3800XT — 3700 МГц. Для Zen 3 выборка не такая большая, поэтому считаем практически с самой нижней частоты. Для Ryzen 5 5600x — 4200 МГц, а для Ryzen 7 5800x — также 4200 МГц. В итоге для Zen 3 выше на 500-600 МГц, чем на Zen 2. Если же говорить о средней частоте для всех процессоров, то для Ryzen 5 3600, 3600X и 3600XT — 4184 МГц, для 3700X, 3800X, 3800XT — 4209 МГц, для Ryzen 5 5600x — 4437 МГц, для Ryzen 7 5800x — 4580 МГц.

Если же немного отойти от темы и рассматривать выбор между Ryzen 5 3600, 3600X и 3600XT и Ryzen 7 3700X, 3800X, 3800XT, то Ryzen 7 3700X, 3800X, 3800XT необходим больше тому, кто хочет иметь 8 ядер, а не 6. Кроме этого, если вы внимательно проанализируете таблицу, то разброс у Ryzen 5 3600, 3600X и 3600XT по частотам выше и поэтому вероятность получить менее удачный экземпляр также выше.

Касательно выбора Ryzen 5 5600x и Ryzen 7 5800x сказать уже сложнее, т.к. количество экземпляров меньше, но если обратите внимание на Ryzen 7 5800x, то разница между немного больше 1.25 В и немного больше 1.325 В практически отсутствует. У Ryzen 5 5600x большинство прогонов проводилось на немного больше 1.15 В и немного больше 1.3 В. Пользователи скорее всего берут Ryzen 5 5600x в сочетании с не самой производительной системой охлаждения, поэтому производят андервольт своего процессора, при этом частота остаётся на уровне 4300 — 4500 МГц, что в целом больше Zen 2 на 100 — 500 МГц в зависимости от удачности Zen 2 и Zen 3.

В конечно итоге вы можете видеть, что ничего сложного в работе программы нет, нужно лишь время на полный цикл программы, потому как при работе желательно не производить какие-либо операции за вашим ПК и знать то, куда вам необходимо нажать и какие значения частоты, напряжения и др. параметров выбрать, хотя в случае режима Default всё достаточно просто. Тем самым вы можете гибко настроить программу под свои требования и получить нужный вам результат.

К сожалению, во время тестов на материнской плате Asrock x570 Taichi присутствуют проблемы при использовании CTR на старших линейках процессоров. Как вы видели, оба результата получены после срабатывания новой системы Phoenix, т.е. каждый тюнинг прошёл с перезагрузкой ПК. Кроме этого результаты плавали от тюнинга к тюнингу и иногда были нестабильны. Будет ли у вас что-либо подобное? Скорее всего нет, т.к. при подборе нужного уровня LLC перезагрузок в идеале быть не должно (если у вас материнская плата не от Asrock и на ней установлен один из процессоров 3900x, 3950x, 5900x и 5950x). Как я уже отмечал, слишком много нюансов при разгоне, в данном же случае программа делает всё сама и пытается учесть всё за вас. Пользоваться ей или нет? Я воспользовался, получил новый опыт, узнал о больших методах тестирования, получил большие частоты. Если вы любите прикоснуться ко всему сами и разгон или андервольт тоже хотите попробовать сами, то я бы всё же отложил данную программу для проверки своих сил и как дополнительный опыт работы с новым софтом.

Спасибо 1usmus за ClockTuner for Ryzen и то, что он радует нас таким софтом.

Всем удачи в достижении новых вершин разгона ваших процессоров!

Утилита позволяет увеличить производительность компьютера путем повышения тактовой частоты центрального процессора. Есть возможность создать несколько профилей.

---

Основная цель проекта ClockTuner for Ryzen (CTR) — повысить энергоэффективность и производительность процессора за счет тонкой настройки частоты относительно напряжения. Огромные возможности настройки удовлетворят потребности любого пользователя. Большинство процессов полностью автоматизированы, и результат всегда индивидуален для каждой системы. Даже если вы новичок, многоуровневая система безопасности не позволит вам ввести потенциально опасную настройку.

Загрузите ClockTuner для Ryzen (CTR), Guru3D является официальным партнером по загрузке этой удобной утилиты, которая может повысить производительность процессора ZEN2 на вашем ПК. Программное обеспечение CTR (ClockTuner for Ryzen) позволяет каждому пользователю настроить систему с максимальной энергоэффективностью. В этом случае CTR полностью автоматизирован и не ограничивает пользователя в действиях. В программе есть своеобразный искусственный интеллект, который поможет в любой ситуации, а система защиты будет отслеживать каждый шаг, чтобы ваши компоненты не подвергались опасности. CTR совместим со всеми материнскими платами на сокете AM4, несмотря на искусственные ограничения AMD. Что касается условий, то, наверное, одно — процессор должен быть основан на архитектуре Zen 2. CTR сделан олдтаймером Guru3D 1USMUS.

Поддерживаемые процессоры ClockTuner для Ryzen

• Zen 3: Райзен 9 5950Х, Райзен 9 5900Х, Райзен 7 5800Х, Ryzen 5 5600Х
• Zen 2: Threadripper 3970X, Threadripper 3960X, Ryzen 9 3950X, Ryzen 9 3900X, Ryzen 9 3900XT, Ryzen 9 3900, Ryzen 7 3800XT, Ryzen 7 3800X, Ryzen 7 3700X, Ryzen 5 3600XT , Ryzen 5 3600X, Ryzen 5 3600, Ryzen 5 3500X, Ryzen 5 3500, Ryzen 3 3300X (частично) и Ryzen 3 3100 (частично)
• ВСУ: Ryzen 7 PRO 4750G, Ryzen 7 PRO 4650G, Ryzen 3 PRO 4350G

Перед использованием прочтите руководство о том, как использовать и настроить ClockTuner для Ryzen. Серьезно сделайте это. У нас также есть обновленное руководство на основе v1.1, которое вы можете прочитать здесь. Наш дискуссионный форум по этой теме можно найти здесь.

Главный принцип этого программного обеспечения — оценивать качество каждого CCX и настраивать частоты индивидуально. Prime95 с рядом специальных предустановок оценивает стабильность каждого CCX. Пошаговый частотный алгоритм с множеством правил позволяет выбрать наиболее стабильную частоту для всех CCX одновременно, не нарушая энергетический баланс между CCX. CTR также содержит плагин (опционально) тестового пакета Cinebench R20 от Maxon, который оценит результаты настройки.

• Загрузите CTR и распакуйте ZIP-архив в любую папку по вашему выбору.
• Распространенной ошибкой является то, что люди забывают запускать программу от имени администратора или забывают удалить или отключить античит-программу.

Примечание . Иногда бывает так, что ОС повреждает файл конфигурации CTR , и приложение больше не хочет запускаться. Ниже вы также можете скачать CTR Config Cleaner, который позволит вам избавиться от поврежденного файла.

• Скачать ClockTuner for Ryzen (CTR) v2.1 RC5 (Mirror EU-NL)
• Скачать Maxon CineBench CB20 (Mirror EU-NL)
• Скачать CTR Config Cleane

Требования к CTR

Для корректной работы необходим ClockTuner for Ryzen (CTR):

• .NET Framework 4.8 (download)
• Ryzen Master latest build (download)
• BIOS для Zen 3 с AGESA 1.1.0.0 path D или новее (проверьте страницу поддержки вашей материнской платы).
• BIOS для Zen 2 с любым AGESA.
• BIOS для APU с AGESA 1.2.0.0 или новее.
• BIOS без ручных настроек напряжения процессора и множителя процессора, без PBO (то есть установлен в авто или отключен), без оптимизатора кривых и без Performance Enhancer (или других подобных технологий).
• Настроенный VRM (Важно! CPU LLC — уровень 3 для ASUS, режим 4 для MSI, High для Gigabyte и уровень 2 для Asrock обычно работают лучше всего). Эти значения являются приблизительными и могут отличаться в зависимости от материнской платы.
• Стабильная DRAM (OC или XMP). Если вы новичок, включите XMP и не трогайте настройки DRAM.

ClockTuner v2.1 RC5 Что нового?

• PX PROFILEs для всех процессоров. Разблокируйте максимальную производительность в малопоточных приложениях и играх.
• Быстрое и точное создание профилей P1, P2 и PX во время диагностики (только для Zen 3 и Renoir). Весь процесс занимает около 7 минут.
• Переработанный CTR HYBRID OC. Плавное и безопасное переключение профилей. Скорость переключения профилей достигает 62 раз в секунду (в 4 раза больше, чем в предыдущих версиях).
• Предварительная загрузка профилей. Увеличивает скорость реакции CTR на изменение нагрузки.
• Эффективная система дросселирования CTR HYBRID OC позволяет вашему процессору эффективно справляться с повышенной нагрузкой (базовая частота при напряжении 1,1 вольт).
• Автоматическая рекомендация минимально возможных напряжений для каждого профиля. Позволяет добиться максимальной энергоэффективности без снижения производительности. В большинстве случаев он способен превзойти PBO.
• Улучшенное состояние простоя.
• Чтение информации CPPC через интерфейс Advanced Configuration and Power Interface (ACPI).
• Улучшенная безопасность связи CTR с блоком управления системой (SMU).
• CTR BOOST TESTER — независимо от того, используете ли вы CTR или Curve Optimizer (CO), вы можете сравнить результаты каждого бустера ядра с расширенной информацией (температура, PPT и т.д.).
• «CLEAR CONFIG & CLOSE» — кнопка, позволяющая сбросить все настройки CTR к значениям по умолчанию.
• Статистика переключения профилей в реальном времени (вкладка PROFILES).
• Автовосстановление после сна. Как для HYBRID OC, так и для ручных профилей.
• Кнопка CALCULATE для PX, P2 и P1. Если вам нужно пересчитать профиль, вам не нужно перезапускать весь процесс диагностики (Zen 3 и Renoir).
• Проверка архитектуры аппаратных ошибок Windows (WHEA) для процесса настройки.
• Улучшенная защита от опасных и непреднамеренных пользовательских настроек.
• Автоматическое восстановление конфигурационных файлов после сбоя.
• Улучшен режим Phoenix (исправлена «проба PLATINUM» и т.д.).
• Независимая система профилей. Если один профиль сломался, другие профили в безопасности.
• Улучшена поддержка уникальных двойных процессоров CCD 5600X и 5800X.
• Полностью поддерживается AGESA 1.2.0.1 и новее.
• TO TRAY — отдельная кнопка. Пользователь может выбрать способ минимизации CTR.
• Улучшенное ведение журнала для всех режимов и функций.
• Перебалансированы категории качества процессора (золотой, серебряный и так далее).
• CTR автоматически регулирует «Время удержания». Больше не доступно для пользователя.
• Увеличена скорость запуска CTR (до 4 раз).
• CTR имеет приоритет драйвера. Позволяет ему работать более эффективно при максимальной нагрузке на систему.
• Снижено использование процессора CTR.
• Фиксация Alt-Tab, когда CTR находится в системном трее.
• Более простой способ активации профилей (не требуется сохранение).
• Многочисленные мелкие исправления ошибок.

Журнал изменений v1.1 Beta 7

• Ryzen 3 3300X теперь полностью поддерживается.
• Профиль автозагрузки с исправлением ОС плюс улучшенная совместимость со старым планировщиком задач.
• Изменения в системе штрафов для финального профиля (дополнительная стабильность системы).
• Дополнительные улучшения для более безопасной отправки команд в SMU.
• Критические исправления ошибок
• повышена стабильность загрузки профиля.

Журнал изменений v1.1 Beta 4

• Добавлены кнопки-ссылки СТАТИСТИКА (вкладка ЭТАЛОН).
• Добавлена ​​возможность отправлять статистику вручную (вкладка ЭТАЛОН).
• «Autoshare stats» не блокируется во время эксперимента.
• Улучшена защита PROFILE MANAGEMENT от ввода неверных значений.
• ПРОВЕРИТЬ СТАБИЛЬНОСТЬ. Базовое время увеличено до 15 минут (при увеличении точности — 30 минут).
• Повышена безопасность отправки команд в SMU.
• Изменены режимы «Повышение точности» (ВКЛ / ВЫКЛ). Оба режима уникальны. По умолчанию рекомендуется использовать «Повышение точности» (ВЫКЛ.).
• «Время цикла» по умолчанию было увеличено до 360 секунд вместо 240. Считаю это оптимальным значением.
• Изменены некоторые значения по умолчанию для режима ДИАГНОСТИКА.
• Повышена стабильность графической оболочки.
• Плавный запуск стресс-тестов применяется во всех режимах.
• Результаты Cinebench были улучшены. CTR минимизируется во время работы Cinebench.
• Название производителя материнской платы теперь короче и понятнее.
• Исправлена ​​редкая ошибка некорректной визуализации PPT и напряжения (вкладка BENHCMARK).
• Исправлена. «CBlog.log» читать невозможно.
• Исправлена. ПРОВЕРИТЬ СТАБИЛЬНОСТЬ Тест не может быть завершен.
• Исправлена. Неправильное указание номеров потоков в журнале.
• Исправлена. CTR 1.1 использовал данные конфигурации CTR 1.0.
• Исправлена. Некорректный CTR автозагрузки с ОС.
• Исправлена. Имя материнской платы не отображалось для RYZEN 3 STATS.

---

Вам нравится читать подобные статьи и вы хотите поддержать автора, тогда вы можете подписаться на наш телеграмм канал и посоветовать нас своим друзьям, это очень поможет поддержать наш проект! Telegram: CRYPTO WIKIES | Bitcoin & Altcoins Mining

Будь первым в курсе всех новостей, читайте больше про криптовалюты и майнинг на CRYPTO-MINING.BLOG.

Утилита ClockTuner от 1usmus для AMD Ryzen серии 3000, которая нацелена на увеличение мощности и снижение энергопотребления Ryzen Zen 2 теперь доступна для загрузки.

Утилита 1usmus была анонсирована в августе и создана для процессоров Ryzen, включая Ryzen 3000 и Ryzen Threadripper 3-го поколения. Утилиту можно скачать по следующей ссылке:

ClockTuner для Ryzen v1.0 (прямая ссылка Guru3D)

Руководство по установке ClockTuner v1.0, системные требования и подготовка к работе:

Сборка Windows 10 x64 1909-2004;

AMD Ryzen Zen 2 (Renoir временно не поддерживается);

BIOS с AGESA Combo AM4 1.0.0.4 (и новее);

NET Framework 4.6 (и новее);

Напряжение процессора — Auto (BIOS);

CPU Multiplayer — Auto (BIOS);

SVM (виртуализация) — disabled (BIOS, опционально);

Spread Spectrum — disabled (BIOS, опционально);

Ryzen Master 2.3 (для мониторинга);

Стабильный разгон RAM или стабильный XMP.

Следующие настройки являются обязательными и распространяются на настройки UEFI (BIOS) для защиты системы от BSOD, т.к. успешная работа CTR во многом зависит от VRM материнской платы. Самая важная настройка — LLC, следующие рекомендации:

ASUS — LLC 3 или LLC 4;

MSI — LLC 3;

Gigabyte — в большинстве случаев Turbo, но может быть и Auto;

ASRock — Auto или LLC 2; Важно отметить, что CTR посредственно работает с материнскими платами ASRock, т. к. все режимы LLC показывают очень высокий Vdroop;

Biostar — Level 4+.

Владельцам материнских плат ASUS рекомендуется использовать дополнительные настройки:

Phase mode — Standard;

Current capability mode — 100%;

Как установить CTR:

Скачайте архив CTR (скачать) и распакуйте в удобное для вас место.

Загрузите и установите Ryzen Master 2.3 (скачать)

Скачайте архив Cinebench R20 (скачать) и распакуйте его содержимое в папку «CB20» (эта папка находится в папке CTR).

Запустите Cinebench R20, примите лицензионное соглашение и закройте Cinebench R20.

Инструмент CTR от 1usmus автоматизирован и увеличивает производительность AMD Zen 2 за счет понижения напряжения каждого модуля CCX, особенно с конструкцией на основе чиплетов. Еще одна особенность CTR — умный разгон, который оценивает CCX и индивидуально настраивает частоту. В утилите установлена предустановка Prime95. В утилите разработан алгоритм, который настраивает частоту для сбалансированной работы всех CCX без перекладывания нагрузки на узлы ЦП.

1usmus также представил тестовый пакет плагинов Cinebench R20, который не только оценивает общую производительность настроенного процессора, но также показывает его напряжение и энергопотребление, как часть тестов эффективности. 1usmus заявил, что CTR будет бесплатным для всех и предлагает лучшую производительность, чем большинство утилит для разгона, которые обеспечивают лишь небольшой прирост производительности при увеличении TBP на 50%.
