«Try to access a 2-year-old WD MY BOOK ESSENTIAL, but failed with an error saying ‘the disk structure is corrupted and unreadable.’ What’s the matter? This issue is very frustrating as all my important data is stored on this drive. Anyone can show me instructions on how to recover data when the disk structure is corrupted and unreadable?»

Don’t worry if you encountered «The disk structure is corrupted and unreadable» error while trying to open a storage device on your PC. Follow the content navigation with presented fixes, you’ll make your device accessible again without losing any data:

Drive Not Accessible: Disk Structure Is Corrupted and Unreadable

What is «the disk structure corrupted and unreadable» error? «The disk structure is corrupted and unreadable» is one of the most common partition corrupted errors that happen to external HDDs, memory cards, USB flash drives, and other storage devices.

With this error, users can’t access the device nor open the saved files. Also, Windows will pop up a warning message, «Location is not available. Drive: is not accessible. The disk structure is corrupted and unreadable»

Why a hard drive, USB, or SD card suddenly becomes inaccessible? Generally, the error «disk structure is corrupted and unreadable» is caused by the following listed reasons:

• Improper ejection or unplugging device
• Connection issue
• Unstable power supply
• Corrupted File system errors — RAW, etc.
• Hardware issue
• Virus infection

The solutions toward «the disk structure is corrupted and unreadable» error may differ based on the diverse causes. Fortunately, the fixes are easy and you can simply address this error with the listed solutions in the next part.

5+ Fixes for «The Disk Structure Is Corrupted and Unreadable» Error

Don’t worry if you couldn’t figure out how did your USB, SD card, external or internal hard drive become unreadable. Follow the fixes as listed here one by one to make the problematic drive work normally again:

1. #1. Unplug and Re-plug the Corrupted/Unreadable Device
2. #2. Check and Repair Disk Error via CHKDSK
3. #3. Reinstall Disk Drivers
4. #4. Format Drive
5. #5. Recover Data

Note that some methods for repairing corrupted/unreadable devices may lead to data loss, especially Method 4 — formatting device, and if you lost data during the process, turn to reliable EaseUS Data Recovery Wizard as shown in Method 5 for help.

Method 1. Unplug and Re-plug Corrupted/Unreadable Device [Easiest]

Applies to: Fix device with structure corrupted or unreadable error due to improper ejection, connection, or power supply issue.

The first method that you can try is to reconnect the device to your PC when the computer pops up the error «the disk structure is corrupted and unreadable».

Step 1. Unplug corrupted/unreadable USB, SD, or external drive from PC.

Step 2. Re-plug the device to your PC and check if it’s accessible.

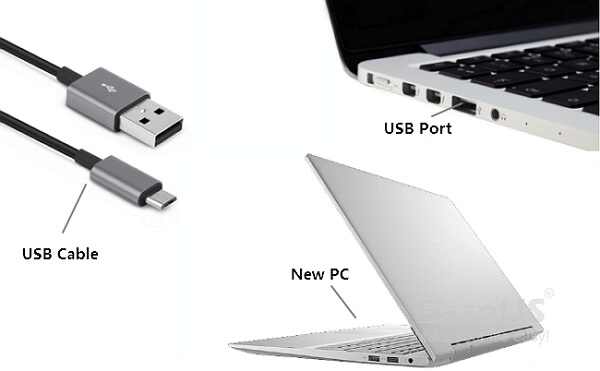

Step 3. If inaccessible, change a USB port or a new USB cable, reconnect it to PC.

Step 4. Connect the device to another computer if Step 3 doesn’t work.

After trying all the steps, if your USB, external hard drive, or SD shows up and can be accessed, congratulations. You may stop here and make use of your device and data again.

If these simple fixes don’t help, it’s likely caused by file system errors or by hardware corruptions in rare cases. Don’t worry. Follow the methods below, you still have a high chance to recover your data and make your device usable again.

Method 2. Check and Repair Disk Error via CHKDSK

Applies to: Fix hard disk, USB, SD, or external hard drive corrupted or unreadable issue caused by invalid file system, RAW error, bad sectors, etc.

With an invalid file system, RAW error, or bad sectors on a storage device, you won’t be able to access the device and its data. Also, a high possibility that Windows will pop up «the disk structure is corrupted and unreadable» error message.

You can either run CHKDSK in CMD or perform drive error checking to check and repair any error found on your disk. Both work exactly the same way.

Run CHDKSK to Fix Corrupted File System

Step 1. Click «Start» and type cmd in the Search box.

Step 2. Right-click «Command Prompt» and choose «Run as administrator».

Step 3. Type CHKDSK F: /f /r /x hit Enter.

(Replace F: with the drive letter of your corrupted or unreadable device. )

CHKDSK Alternative — Check Disk via Error Checking

Step 1. Go to «This PC». Right-click your drive and choose «Properties».

Step 2. Go to the «Tools» tab and click «Check» > «Scan drive».

The error checking tool will automatically scan and fix found errors on the target device for you.

Method 3. Reinstall Disk Drivers

Applies to: Fix corrupted or unreadable devices that were not detected or inaccessible due to corrupted or outdated disk drives.

Sometimes, when the disk driver of your device is problematic or outdated, Windows PC may not detect it nor fail to display it in File Explorer. So the best way out is to update the disk driver of your USB, SD, or external storage devices.

Here are the steps that you can follow to update the device driver:

Step 1. Connect the malfunctioned drive to PC

Step 2. Right-click This PC and choose «Manage».

Step 3. Click «Device Manager», then expand Disk drives.

Step 4. Find and right-click the problematic USB drive and select «Update driver».

Step 5. Click «automatically search for driver software online».

Wait for the driver to be updated, then reboot your computer. Afterward, you can try to reconnect your problematic drive to PC and check whether the drive is accessible.

Method 4. Format to Fix Corrupted or Unreadable Drive [Most Effective]

Applies to: Fix device is corrupted or unreadable issue due to an invalid file system, RAW error, or unsupported file system.

There is more than one way to format a hard drive in Windows 10 so as to make the problematic device readable again. Here we’ll show you the easiest one:

Step 1. Open «This PC».

Step 2. Right-click the disk with «structure is corrupted and unreadable» error and choose «Format».

Step 3. Assign a file system to your drive and click «Start».

• For USB, SD — FAT32, exFAT
• For External/Internal Hard Drive — NTFS

If you prefer to format drive to ext2/3/4 or other file systems, the best formatting tool — EaseUS Partition Master could offer you a helping hand.

Method 5. Recover Data after Fixing Corrupted/Unreadable Device [Essential]

Applies to: Recover data after fixing the disk with structure is corrupted or unreadable error, restore date from inaccessible device with ease.

You may try CHKDSK, update disk driver or formatting to fix the error «the disk structure is corrupted and unreadable» error on your USB, SD, external or internal hard drive. However, none of the above 4 methods can protect all the saved data on the malfunctioned device. In other words, data loss is possible.

Professional EaseUS Data Recovery Wizard — EaseUS Data Recovery Wizard will help you recover data from an inaccessible drive, including RAW drive. To recover data from a hard disk on which the disk structure is corrupted and unreadable:

Step 1. Select the drive where you lose your data and click «Scan».

Step 2. Use «Filter» or «Search» to find the lost files when the scan completes.

Step 3. Select all the files you want and click «Recover». Then, browse another secure location to save them.

How to Protect Device from «Structure Corrupted or Unreadable» Error

After trying all the solutions mentioned above, the error «the disk structure is corrupted and unreadable» should have been addressed. And the valuable files will be all safely restored via EaseUS data recovery software.

Besides fixing this error, what matters more is to protect your device from this error. Here we’ve listed some tips for you to follow and safeguard your hard drives, USB, external hard drives, etc. from getting «USB drive not showing up», «the file or directory is corrupted and unreadable», etc. errors:

1. #1. Plug and unplug devices in a proper way
2. #2. Update device driver timely
3. #3. Set a Windows or device compatible file system to your device
4. #4. Check disk health regularly

There are many ways to check the health of a hard drive, including using the manufacturer’s tools, CHKDSK, and WMIC. Here we will show you how to use WMIC to check your drive status:

Step 1. Click «Start» and type cmd.

Step 2. Right-click «Command Prompt» and choose «Run as administrator».

Step 3. Enter the following commands in order:

wmic
diskdrive get status

If your disk status is not so well, back up all data in advance and send it for repair immediately.

The Bottom Line

This page explained what is «the disk structure is corrupted and unreadable» error, the causes of this issue, and five efficient fixes to remove this error from your device.

Although there are many potential causes of the error, many users found the main cause is file system errors, which can be perfectly fixed by formatting the device. To protect precious files existing on the hard drive, it’s necessary to recover data with software like EaseUS Data Recovery Wizard and then perform formatting.

Also, the presented fixes can also be applied to fix similar issues:

• Fix a corrupted disk
• Fix a corrupted hard drive
• Fix a corrupted external hard drive
• Fix a corrupted SD card, USB, etc.

Hope this guide is helpful for you.

«Try to access a 2-year-old WD MY BOOK ESSENTIAL, but failed with an error saying ‘the disk structure is corrupted and unreadable.’ What’s the matter? This issue is very frustrating as all my important data is stored on this drive. Anyone can show me instructions on how to recover data when the disk structure is corrupted and unreadable?»

Don’t worry if you encountered «The disk structure is corrupted and unreadable» error while trying to open a storage device on your PC. Follow the content navigation with presented fixes, you’ll make your device accessible again without losing any data:

Drive Not Accessible: Disk Structure Is Corrupted and Unreadable

What is «the disk structure corrupted and unreadable» error? «The disk structure is corrupted and unreadable» is one of the most common partition corrupted errors that happen to external HDDs, memory cards, USB flash drives, and other storage devices.

With this error, users can’t access the device nor open the saved files. Also, Windows will pop up a warning message, «Location is not available. Drive: is not accessible. The disk structure is corrupted and unreadable»

Why a hard drive, USB, or SD card suddenly becomes inaccessible? Generally, the error «disk structure is corrupted and unreadable» is caused by the following listed reasons:

• Improper ejection or unplugging device
• Connection issue
• Unstable power supply
• Corrupted File system errors — RAW, etc.
• Hardware issue
• Virus infection

The solutions toward «the disk structure is corrupted and unreadable» error may differ based on the diverse causes. Fortunately, the fixes are easy and you can simply address this error with the listed solutions in the next part.

5+ Fixes for «The Disk Structure Is Corrupted and Unreadable» Error

Don’t worry if you couldn’t figure out how did your USB, SD card, external or internal hard drive become unreadable. Follow the fixes as listed here one by one to make the problematic drive work normally again:

1. #1. Unplug and Re-plug the Corrupted/Unreadable Device
2. #2. Check and Repair Disk Error via CHKDSK
3. #3. Reinstall Disk Drivers
4. #4. Format Drive
5. #5. Recover Data

Note that some methods for repairing corrupted/unreadable devices may lead to data loss, especially Method 4 — formatting device, and if you lost data during the process, turn to reliable EaseUS Data Recovery Wizard as shown in Method 5 for help.

Method 1. Unplug and Re-plug Corrupted/Unreadable Device [Easiest]

Applies to: Fix device with structure corrupted or unreadable error due to improper ejection, connection, or power supply issue.

The first method that you can try is to reconnect the device to your PC when the computer pops up the error «the disk structure is corrupted and unreadable».

Step 1. Unplug corrupted/unreadable USB, SD, or external drive from PC.

Step 2. Re-plug the device to your PC and check if it’s accessible.

Step 3. If inaccessible, change a USB port or a new USB cable, reconnect it to PC.

Step 4. Connect the device to another computer if Step 3 doesn’t work.

After trying all the steps, if your USB, external hard drive, or SD shows up and can be accessed, congratulations. You may stop here and make use of your device and data again.

If these simple fixes don’t help, it’s likely caused by file system errors or by hardware corruptions in rare cases. Don’t worry. Follow the methods below, you still have a high chance to recover your data and make your device usable again.

Method 2. Check and Repair Disk Error via CHKDSK

Applies to: Fix hard disk, USB, SD, or external hard drive corrupted or unreadable issue caused by invalid file system, RAW error, bad sectors, etc.

With an invalid file system, RAW error, or bad sectors on a storage device, you won’t be able to access the device and its data. Also, a high possibility that Windows will pop up «the disk structure is corrupted and unreadable» error message.

You can either run CHKDSK in CMD or perform drive error checking to check and repair any error found on your disk. Both work exactly the same way.

Run CHDKSK to Fix Corrupted File System

Step 1. Click «Start» and type cmd in the Search box.

Step 2. Right-click «Command Prompt» and choose «Run as administrator».

Step 3. Type CHKDSK F: /f /r /x hit Enter.

(Replace F: with the drive letter of your corrupted or unreadable device. )

CHKDSK Alternative — Check Disk via Error Checking

Step 1. Go to «This PC». Right-click your drive and choose «Properties».

Step 2. Go to the «Tools» tab and click «Check» > «Scan drive».

The error checking tool will automatically scan and fix found errors on the target device for you.

Method 3. Reinstall Disk Drivers

Applies to: Fix corrupted or unreadable devices that were not detected or inaccessible due to corrupted or outdated disk drives.

Sometimes, when the disk driver of your device is problematic or outdated, Windows PC may not detect it nor fail to display it in File Explorer. So the best way out is to update the disk driver of your USB, SD, or external storage devices.

Here are the steps that you can follow to update the device driver:

Step 1. Connect the malfunctioned drive to PC

Step 2. Right-click This PC and choose «Manage».

Step 3. Click «Device Manager», then expand Disk drives.

Step 4. Find and right-click the problematic USB drive and select «Update driver».

Step 5. Click «automatically search for driver software online».

Wait for the driver to be updated, then reboot your computer. Afterward, you can try to reconnect your problematic drive to PC and check whether the drive is accessible.

Method 4. Format to Fix Corrupted or Unreadable Drive [Most Effective]

Applies to: Fix device is corrupted or unreadable issue due to an invalid file system, RAW error, or unsupported file system.

There is more than one way to format a hard drive in Windows 10 so as to make the problematic device readable again. Here we’ll show you the easiest one:

Step 1. Open «This PC».

Step 2. Right-click the disk with «structure is corrupted and unreadable» error and choose «Format».

Step 3. Assign a file system to your drive and click «Start».

• For USB, SD — FAT32, exFAT
• For External/Internal Hard Drive — NTFS

If you prefer to format drive to ext2/3/4 or other file systems, the best formatting tool — EaseUS Partition Master could offer you a helping hand.

Method 5. Recover Data after Fixing Corrupted/Unreadable Device [Essential]

Applies to: Recover data after fixing the disk with structure is corrupted or unreadable error, restore date from inaccessible device with ease.

You may try CHKDSK, update disk driver or formatting to fix the error «the disk structure is corrupted and unreadable» error on your USB, SD, external or internal hard drive. However, none of the above 4 methods can protect all the saved data on the malfunctioned device. In other words, data loss is possible.

Professional EaseUS Data Recovery Wizard — EaseUS Data Recovery Wizard will help you recover data from an inaccessible drive, including RAW drive. To recover data from a hard disk on which the disk structure is corrupted and unreadable:

Step 1. Select the drive where you lose your data and click «Scan».

Step 2. Use «Filter» or «Search» to find the lost files when the scan completes.

Step 3. Select all the files you want and click «Recover». Then, browse another secure location to save them.

How to Protect Device from «Structure Corrupted or Unreadable» Error

After trying all the solutions mentioned above, the error «the disk structure is corrupted and unreadable» should have been addressed. And the valuable files will be all safely restored via EaseUS data recovery software.

Besides fixing this error, what matters more is to protect your device from this error. Here we’ve listed some tips for you to follow and safeguard your hard drives, USB, external hard drives, etc. from getting «USB drive not showing up», «the file or directory is corrupted and unreadable», etc. errors:

1. #1. Plug and unplug devices in a proper way
2. #2. Update device driver timely
3. #3. Set a Windows or device compatible file system to your device
4. #4. Check disk health regularly

There are many ways to check the health of a hard drive, including using the manufacturer’s tools, CHKDSK, and WMIC. Here we will show you how to use WMIC to check your drive status:

Step 1. Click «Start» and type cmd.

Step 2. Right-click «Command Prompt» and choose «Run as administrator».

Step 3. Enter the following commands in order:

wmic
diskdrive get status

If your disk status is not so well, back up all data in advance and send it for repair immediately.

The Bottom Line

This page explained what is «the disk structure is corrupted and unreadable» error, the causes of this issue, and five efficient fixes to remove this error from your device.

Although there are many potential causes of the error, many users found the main cause is file system errors, which can be perfectly fixed by formatting the device. To protect precious files existing on the hard drive, it’s necessary to recover data with software like EaseUS Data Recovery Wizard and then perform formatting.

Also, the presented fixes can also be applied to fix similar issues:

• Fix a corrupted disk
• Fix a corrupted hard drive
• Fix a corrupted external hard drive
• Fix a corrupted SD card, USB, etc.

Hope this guide is helpful for you.

В современном компьютере осталось всего два типа агрегатов с движущимися частями: вентиляторы системы охлаждения и накопители на жёстких дисках — «винчестеры». Наличие в жёстком диске вращающихся с огромной скоростью пластин и блока магнитных головок делает это устройство очень уязвимым к механическим воздействиям, в результате которых на диске могут возникать ошибки и фатальные повреждения. Как своевременно протестировать диск, обнаружить ошибки и в каком случае их можно исправить, а когда пора идти в магазин за новым жёстким диском — важный вопрос. Отнеситесь к нему серьёзно, ведь пропавшие данные не купишь за деньги.

Неисправности жёсткого диска и их устранение в домашних условиях

Об ошибках чтения жёстких дисков написано немало толстых книг, есть десяток специализированных форумов, даже появилась специальность «сервис-инженер по спасению данных». Чтобы не потеряться в этом океане информации, крепко уясним одно: есть два типа возникающих ошибок — программные и аппаратные («железные»).

Аппаратные ошибки возникают по нескольким причинам:

• физическое повреждение поверхностей жёсткого диска при ударе или перемещении с большим ускорением;
• неисправность компьютерного блока питания, из-за которой повышенное напряжение выжигает электронные компоненты контроллера;
• банальный возраст, ведь жёсткий диск находится в постоянном движении, а ресурс подшипников, двигателей и соленоидов ограничен.

Ошибки такого типа в домашних условиях не устранить. Всё, что мы можем сделать — вовремя отследить их возникновение и попытаться спасти данные до того, как диск окончательно откажет.

А вот программные ошибки поддаются исправлению в домашних условиях, причём совсем необязательно быть инженером или компьютерным гуру. Природа возникновения таких ошибок почти всегда связана со сбоем отложенной записи. Всё дело в том, что и операционная система, и контроллер жёсткого диска используют кэш-память. Перед тем как попасть на магнитную поверхность, ваши данные попадают в кэш, ведь его скорость на несколько порядков выше скорости магнитной записи. Как только кэш-память заполняется, она выгружается на магнитный диск. А если до момента записи кэша у вас отключили электричество, а ИБП нет, то контроллер уже зарезервирует на диске место под данные, но записать их не успеет. В результате мы получим ошибки в файловой системе и системе каталогов. В худшем случае образуются так называемые SoftBad — секторы диска, проблемные по логике контроллера, но физически совершенно исправные.

ИБП — источник бесперебойного питания — помогает избегать аппаратных поломок при внезапном отключении электричества. Как минимум он даёт время корректно завершить работу компьютера.

Типы дисковых ошибок, встречающихся в Windows 7

Самые неприятные, но в то же время самые легко устраняемые ошибки — это проблемы с загрузочным сектором диска (MBR) и ошибки доступа к скрытому системному разделу. Причина их возникновения кроется в неправильной установке операционной системы, использовании программного обеспечения для менеджмента жёстких дисков или неверном подключении накопителя. Последнее случается, если диск часто снимается с компьютера для использования в качестве съёмного носителя.

Ошибка чтения диска при загрузке Windows 7

Среди всех ошибок эта — самая скверная. Возникает она сразу после включения компьютера и прохода тестов, но перед загрузкой ОС. А загрузки не будет, вместо неё мы увидим на экране ошибку чтения диска.

Исправление этой ошибки средствами операционной системы исключено, т. к. система не загрузится. Нам понадобится диск аварийного восстановления ОС, а ещё лучше — флешка. Прежде чем приступать к лечению, пара слов о том, как возникают такие ошибки.

На каждом компьютере с операционной системой Windows 7 жёсткий диск содержит MBR (Master Boot Record) — основную загрузочную запись. Там расположена небольшая программа, которая запускает дальнейшую загрузку операционной системы. Начиная с версии 7 операционной системы Windows, загрузочные файлы расположены на отдельном дисковом разделе, скрытом от пользователя. Именно на него и передаёт управление MBR.

Таким образом, если MBR повреждена, мы наблюдаем на экране «ошибку чтения диска». Если же повреждён или содержит ошибки скрытый системный раздел, то ошибка будет несколько другой.

Оба варианта могут быть следствием как действия вредоносной программы, так и неквалифицированного вмешательства пользователя. Последнее чаще всего случается либо при использовании программ разметки дисков (Partition Magic, Paragon Partition Manager), либо при попытке установить вторую операционную систему, причём более низкой версии. К примеру, при установке Windows XP на компьютер с Windows 7.

Попытка установить на компьютер ОС более низкой версии, чем уже установленная, со 100% вероятностью приведёт к невозможности загрузки с жёсткого диска, так как MBR будет испорчен.

Восстановление работоспособности диска в обоих случаях будет происходить по сходному алгоритму. Нам понадобится дистрибутив Windows 7 или диск аварийного восстановления этой же системы. Создать диск аварийного восстановления лучше заранее, пометить его и держать под рукой. Для этого нужно с веб-сайта компании Microsoft скачать и установить утилиту Media Creation Tool, которая после запуска самостоятельно загрузит из сети необходимые компоненты и создаст загрузочный носитель.

Восстановление MBR

1. Грузимся с диска аварийного восстановления и запускаем интерфейс командной строки:

2. Если ошибка возникла после использования дисковых утилит, вводим команды и после каждой нажимаем Enter:
   • bootrec.exe /fixmbr;
   • bootrec.exe /fixboot;

   • это восстановит запись МBR и загрузочный сектор. Далее необходимо перезапустить компьютер — ваша операционная система должна штатно загрузиться с жёсткого диска.
3. Если ошибка возникла после установки на компьютер второй операционной системы, выполняем команду Bootrec.exe /RebuildBcd.
4. После сканирования вашего жёсткого диска команда добавит все найденные операционные системы в меню загрузки, и при включении компьютера вы сможете выбрать, с какой системой работать.

Восстановление активного раздела (скрытого системного диска)

Почти наверняка, играясь с программой для разметки дисков, вы присвоили какому-то разделу статус «активный», что автоматом сняло этот статус с нашего системного раздела. Вернуть всё назад в программе с красивым графическим интерфейсом можно и за пару кликов мыши. Вот только беда в том, что программа вместе с операционной системой осталась на том диске, который теперь не грузится. И снова нам придёт на помощь командная строка.

1. Грузимся с диска аварийного восстановления и запускаем интерфейс командной строки.
2. Запускаем консольную утилиту diskpart и выполняем в ней последовательность команд:
   • list disk (отображение всех физических дисков компьютера);
   • sel disk 0 (выбираем первый диск, системный раздел будет на нём);
   • list partition (просматриваем список доступных разделов);
   • sel part 1 (выбран первый раздел -System Reserved);
   • active (раздел становится активным);
   • exit (выход из консольной утилиты).

3. Отключаем съёмный диск восстановления системы и перезагружаем компьютер в штатном режиме.

Восстановление Windows bootmgr и файлов конфигурации хранилища загрузки (BCD)

В редких случаях вместе с MBR шаловливые ручонки пользователя-экспериментатора (это же не про нас с вами, старина?) сносят загрузчик операционной системы и файлы конфигурации хранилища загрузки, т. е. всё то, что лежит в корневом каталоге скрытого системного раздела. Вернее, лежало. К счастью, сотрудники корпорации Microsoft предусмотрели и такой сценарий развития. В состав диска аварийного восстановления входят утилиты, которые позволят вылечить системный раздел. Приступим:

1. Грузимся с диска аварийного восстановления и запускаем интерфейс командной строки.
2. Чтобы выяснить имя нашего системного диска, на котором находится папка Windows, запускаем утилиту diskpart и выполняем в ней команду list volume.
3. Выходим из утилиты командой exit. В нашем случае папка Windows расположена на логическом диске С.

4. В командной строке вводим bcdboot.exe C:Windows.
5. Файл bootmgr и файлы конфигурации хранилища загрузки BCD успешно восстановлены — извлекаем носитель аварийного восстановления и перезапускаем компьютер.

Ошибка диска 11 в ОС Windows 7

Данная ошибка, как правило, возникает при проблемах с кабелем, которым подключён жёсткий диск, или контроллером жёсткого диска на плате. Не исключены и физические повреждения поверхности диска. Главный симптом — скорость дисковых операций падает до неприличных значений. При копировании больших групп файлов процесс может замирать на 10–15 секунд.

При просмотре журнала событий контроллер, к которому подключён диск-пациент, как раз и выдаёт ошибку 11. Дальше — хуже: компьютер начинает внезапно зависать и перезагружаться, причём не с первого раза. Алгоритм решения проблемы в этом случае следующий:

1. Открываем корпус компьютера, осматриваем целостность разъёмов SATA на материнской плате и плате контроллера жёсткого диска.

2. Осматриваем блок питания компьютера — он не должен быть горячим и с запахом гари.

3. Если позволяют знания и есть приборы, замеряем на включённом компьютере напряжения линий +12В и +5В. Отклонение в 1–1,5В — уже повод бить тревогу. Блок питания нуждается в замене.
4. Кабели SATA должны прочно удерживаться разъёмом и не болтаться.

5. Проверяем поверхность жёсткого диска стандартными средствами операционной системы:
   • на рабочем столе открываем «Мой компьютер» и в проводнике файлов видим окно со списком дисков;
   • выбираем нуждающийся в проверке диск правой кнопкой мыши, вызываем контекстное меню и открываем «Свойства»;

   • переходим на закладку «Сервис» и выбираем действие «Выполнить проверку» в разделе проверки диска;

   • включаем чекбоксы «Автоматически исправлять системные ошибки» и «Проверять и восстанавливать повреждённые секторы»;

   • жмём кнопку «Запуск» и ждём результатов проверки.
6. При помощи программы Victoria for Windows проводим расширенный SMART-тест и тест скорости накопителя по всей поверхности:
   • загружаем из сети программу;
   • запускаем из учётной записи администратора или с правами администратора;
   • выбираем диск для проверки и жмём красную кнопку «Passp»;

   • переходим на вкладку «Smart» и жмём кнопку «Get Smart». Программа выведет таблицу атрибутов Smart. У каждого атрибута нас интересует крайняя правая колонка таблицы — «Здоровье» (Health). Если значение находится в красной зоне, то состояние диска критическое, он нуждается в замене;

   • для проведения теста поверхности переходим на вкладку Test, выбираем тест чтения (read) и жмём кнопку Start. Ждём окончания теста. Наличие глубоких провалов в графике чтения означает повреждение поверхности и присутствие переназначенных секторов;

7. Присутствие в «легенде» 5–10 оранжевых или красных секторов говорит о том, что у жёсткого диска имеется физическое повреждение поверхности. Самое время купить новый диск и перенести на него важные данные.

Следует заметить, что несмотря на высокую вариативность причин возникновения ошибки, в большинстве случае она предупреждает о физическом повреждении жёсткого диска или его износе. В этом случае проведение тестов поверхности с высокой нагрузкой на жёсткий диск может спровоцировать лавинообразное образование «плохих» секторов и даже сделать диск нечитаемым. Обязательно сделайте резервные копии важных файлов до начала тестирования.

Видео: проверка жёсткого диска программой Victoria

https://youtube.com/watch?v=vuh6_b5LhCI

Windows обнаружила неполадки жёсткого диска

Такое сообщение пользователь видит чаще всего. Появляется оно после каждого некорректно завершённого сеанса работы (компьютер перезагрузился из-за ошибки, отключили электричество или просто хозяин выдернул шнур из розетки вместо того, чтобы завершить работу штатно). Даже пинки ногами по корпусу системного блока, стоящему под столом, бесследно не проходят. Корпус недорогой, виброразвязки с жёстким диском нет, и все удары передаются пациенту. А у современных HDD плотность записи такая, что даже лёгкое касание головками поверхности дисков — в штатном режиме головки летят над поверхностью на воздушной подушке — приводит к микроцарапинам поверхности. Образуются области, на которые контроллер записать данные уже не может.

В ещё большей степени это касается дисков ноутбуков. Плотность записи в них выше, чем в десктопных, механика облегчена и имеет меньшую прочность. Нетерпеливые хозяева складывают ноутбук и начинают переносить не дождавшись засыпания системы и остановки шпинделя жёсткого диска.

В таких случаях 100% возникают ошибки отложенной записи (переписывания дискового кэша на магнитную поверхность диска), и при следующей загрузке операционная система выдаёт сообщение о неполадках. Кроме того, каждая такая ошибка изменяет атрибуты SMART жёсткого диска, а когда их количество превышает пороговое значение, система сигнализирует о критической ошибке диска.

Если вы видите окно с ошибкой «Windows обнаружила неполадки жёсткого диска»:

1. В нижней части окна прочитайте, с каким именно физическим диском неполадки и какие логические разделы на нём находятся — это поможет произвести резервное копирование данных, медлить с которым не стоит.

2. Запустив программу, изучите атрибуты SMART и выполните тест поверхности в режиме чтения. Если будут найдены медленные секторы (оранжевые и красные в «легенде»), а в графике скорости будут заметные провалы — это свидетельство наличия большого количества переназначенных секторов. Если все данные с диска скопированы в безопасное место, то запустите тест поверхности с перезаписью секторов. Эта процедура восстановит SoftBad-секторы, возникающие при программных ошибках или сбоях контроллера.

3. После этого дайте диску поработать два — три дня и повторно прогоните тест поверхности в режиме чтения. Если количество «медленных» секторов по-прежнему растёт, то диск надо выводить из эксплуатации и покупать новый.

Повреждённый накопитель можно использовать как внешнее хранилище для малоценных данных: фильмы, музыка, аудиокниги — то, что не жалко потерять. Полный отказ такого диска может произойти в любой момент.

Жёсткий диск — сложное электронно-механическое устройство, и именно механическая составляющая делает его таким уязвимым. Поэтому учётная запись в популярном облачном сервисе (Google Drive, DropBox, YandexDisk) и регулярное копирование туда важных данных позволят вам спать спокойно, а не рвать на себе волосы при отказе оборудования. А будущее за твердотельными (SSD) дисками, их цена уже опустилась достаточно для того, чтобы установить такой диск в качестве системного.

Вы ознакомились с самыми распространёнными случаями возникновения ошибок жёсткого диска в ОС Windows 7. «За бортом» оставлены различные повреждения файловой системы, при которых не видны логические диски и каталоги файлов. Восстановление таких ошибок требует специального программного обеспечения и основательного багажа знаний. Для рядового пользователя в таком случае самое разумное — обратиться к специалистам. Если их вердиктом будет «диску пора в утиль», то не откладывайте до последнего покупку нового накопителя и перенос данных. Ведь в любой момент может произойти фатальный отказ, и вы останетесь у разбитого корыта.

Автор: , 14.03.2022
Рубрики: Восстановление и ремонт, Диски

Вопрос от пользователя

Здравствуйте.

При попытке подключить диск к USB-порту появилось сообщение, что нет доступа к диску «F:», ошибка: «Структура диска повреждена. Чтение невозможно».

Можно ли как-то восстановить данные с этого диска? (сам накопитель особо не нужен, он старый. Мне главное с него скопировать фото и перенести их на другой диск). В общем, что делать?

Здравствуйте.

В самом безобидном случае (как наиболее часто и бывает) — ваш диск (флешка) был небезопасно отключен от USB-порта во время работы (мало кто нажимает по иконке диска в трее и «просит» разрешения у Windows на безопасное отключение диска; см. рис. 2 ниже). В этом случае вероятность восстановления информации существенно возрастает!

Однако, бывают и другие случаи… Ниже рассмотрю общую последовательность действий, чтобы хоть «что-нибудь» с накопителя восстановить… 👌

*

Что делать, если появилось сообщение о повреждении структуры диска

ШАГ 1

1. подключите внешний диск (флешку) к другому USB-порту — желательно через тот, который на задней стенке системного блока (необходимо исключить различные USB-удлинители, переходники и пр., а то сейчас есть «мода» на USB, расположенные на клавиатуре, мониторе и т.д.). 📌Еще лучше, если подключить диск к другому (заведомо) исправному ПК/ноутбуку;
2. обратите внимание на тип порта: USB 3.0 и USB 2.0. Некоторые старые диски (устройства) могут некорректно работать с USB 3.0 (при возможности — подключите их для проверки к USB 2.0);



   Рис. 3. Как отличить визуально USB 2.0 и USB3.0

3. если речь идет не о внешнем диске/флешки — рекомендую попробовать поменять SATA-кабель и подключить его к другому разъему на мат. плате (либо подкл. диск через переходник к USB);
4. обратите внимание на другие устройства, подключенные к компьютеру — попробуйте отключить все «лишнее» от USB: принтеры, сканеры, микрофоны, джойстики и т.д.;
5. остановите на время работу антивируса, если он есть (чтобы он не блокировал и не проверял подключаемые накопители). См. пример с Avast на рис. 4. 👇



   Рис. 4. Управление экранами Avast — отключить на 10 минут

*

ШАГ 2

Далее, что я рекомендую сделать — это 📌открыть диспетчер устройств (после подключения внешнего диска/флешки к USB). Во вкладке «Дисковые устройства» у вас должна появиться строка с названием (моделью) этого накопителя. См. рис. 5. 👇

Попробуйте нажать правой кнопкой мыши по этой строке и удалить устройство. Затем в верхнем меню нажмите по функции «Обновить…». См. рис. 6. 👇

В идеале Windows должна автоматически переустановить устройство и диск (флешка) должны снова отобразиться в проводнике (возможно уже и без ошибок…).

*

ШАГ 3

Следующий момент: попробуйте переназначить букву у «проблемного» диска вручную! (например, была «F:» стала «D:», или наоборот)

Сделать это можно 📌в управлении дисками: достаточно кликнуть правой кнопкой мыши по диску и в меню выбрать опцию «Изменить букву…». См. рис. 7, 8. 👇

*

ШАГ 4

В Windows есть спец. утилита для проверки дисков (флешек или дискет) на ошибки файловой системы (и в ряде случаев их исправления). Что запустить такую проверку (даже если у вас подвисает проводник, когда вы пытаетесь посмотреть свойства диска/флешки), нужно:

1. запустить 📌командную строку под именем администратора;
2. ввести команду: wmic logicaldisk get name, VolumeName, Size, FileSystem, NumberOfBlocks, description и нажать Enter (эта команда покажет нам все диски, подключенные к компьютеру);
3. далее ввести chkdsk D: /x/f/r и нажать Enter (вместо «D:» — нужно указать букву проблемного диска. Эта команда запустит проверку диска на ошибки и их исправление);
4. по завершении операции появится уведомление о результатах проверки. В идеале Windows должна сообщить, что ошибки не найдены (либо они были устранены в ходе проверки). См. рис. 9. 👇

*

ШАГ 5

Если все вышеперечисленное не дало результатов (а данные на диске нужны!) — я бы посоветовал несколько вещей:

1. попробовать аккуратно просканировать диск/флешку 📌с помощью утилиты R.Saver (ссылка на инструкцию, где я подробно показал, как это делается). Если что-нибудь найдется — сможете восстановить информацию, сохранив на другой диск (см. рис. 10 👇);
2. попробовать просканировать диск еще раз 📌с помощью утилиты DMDE (она очень быстро сканирует накопитель, и часто помогает, когда др. утилиты бессильны…);
3. если ничего не получилось — обратиться 📌в специализированные сервисы (самостоятельно вскрывать диск/флешку, прибегать к спец. софту и пр. — я бы не рекомендовал, можно окончательно «похоронить» всю информацию на накопителе).

📌Кстати!

1) Если данные на проблемном диске/флешке вам не нужны — можно 👉 ее просто отформатировать.

2) Если «обычное» форматирование выполнить не получается, и флешка зависает — возможно требуется ее перепрошивка (данные после этого уже точно никакие восстановить с нее не удастся!). Как это сделать я рассказывал 👉 в одной своей старой заметке…

*

Если вы решили вопрос иным образом — сообщите в комментариях. Заранее благодарю!

Успехов!

👋

Самые распространенные причины потери разделов диска и как их восстановить

В нашей статье мы перечислили самые распространенные причины сбоя работы разделов жестких дисков и как не допустить их. Также, расскажем что делать если вы все-таки попали в такую ситуацию, как вернуть критически важные файлы и папки.

При переустановке или переходе на новую ОС, банальное удаление логического тома, неумелое использование утилит работы с дисками, физическое повреждение носителей, появление битых секторов и так далее. Все это только небольшой перечень возможных причин, вследствии которого разделы диска могут стать не читаемыми. Самая распространенная проблема – логическая ошибка таблицы разделов.

Таблица разделов – это специальный файл с настройками, в нем прописаны данные о всех логических разделах конкретного жесткого диска, включая: размер томов, название, файловую систему, а также указатели на начало и конец каждого раздела. Если раздел становится недоступным, то это не всегда означает что все хранящиеся файлы стерты. При удалении информации с диска, данные остаются невредимыми, они просто помечаются операционной системой как удаленные и находятся на том же месте где и были. В любом случае, даже если ОС успела уже переписать какие-то данные, все равно остается шанс восстановить хоть часть файлов.

Что не следует делать

Допустим, вы попали в ситуацию, когда один или несколько разделов перестали отображаться операционной системой, она предлагает их отформатировать или вообще, место которое они занимали стало «неразмеченным пространством». В этом случае, если нужно вернуть какие-то файлы с этих логических дисков, вам не стоит делать того что говорит ОС.

Не нужно создавать новые разделы поверх старых, и ни в коем случае не стоит записывать новые данные. Первым делом, желательно вообще прекратить любые операции с диском, чтобы избежать дальнейших ошибок. Нужно разобраться что послужило причиной такой ситуации. Иначе, дальнейшая работа может привести к полной перезаписи файлов на диске.

Причины сбоя разделов носителей

1. Ошибка таблицы разделов

Для нормального использования носителя, его для начала нужно разметить, чтобы ОС могла понять в которые именно области можно записывать информацию. Поскольку накопители имеют большой объём их обычно разбивают на несколько логических разделов, каждому из которых присваивается своя буква. После разметки диска на него записывается таблица разделов, которая помогает операционной системе его распознать. Если она каким-либо образом будет повреждена или потеряна, это приведет к потере раздела. После чего вы не сможете записывать и читать данные с него.

Существует несколько структур разбиения диска – MBR, которая применялась еще чуть ли не с момента появления жестких дисков, и современная система – GPT. Некоторые ОС используют свою структуру, к примеру, в MacOs можно использовать таблицу APM (Карта разделов Apple). Поэтому, если взять накопитель с таблицей разделов одной ОС и подсоединить к ПК с другой то информация скорей всего будет недоступной. Чтобы прочитать информацию вам понадобится сторонний софт.

Hetman Partition Recovery без труда справится с подобной задачей. Программа автоматически определит файловую систему логического тома, проведет сканирование и вы сможете просмотреть содержимое диска и сохранить нужные файлы на другой носитель.

Также изменение схемы разделов без переформатирования диска невозможно. В такой ситуации вся информация конечно же будет утеряна, восстановить ее становится гораздо сложнее но все еще возможно.

2. Файловая система на поддерживается ОС

Существует довольно много разных файловых систем, они отличаются друг от друга внутренней структурой. Есть универсальные файловые системы, большинство ОС распознают их без проблем. А также существуют уникальные файловые системы, разработанные под определенные ОС. К примеру, если отформатировать накопитель с файловой системой Ext4 в Linux записать на него данные, а затем подключить к ПК c Windows, он не распознает диск, и предложит его инициализировать, в результате чего информация будет утеряна. Если вы случайно согласились на инициализацию, при подключении диска назад к ОС Linux вы ничего на нем не увидите накопитель будет пустой.

Открыв такой накопитель с помощью Partition Recovery и проанализировав, вы сможете достать из него найденную информацию.

3. Случайное удаление раздела

Нельзя исключать и человеческий фактор. Каждому свойственно ошибаться и в некоторой степени эти ошибки неизбежны.

После загрузки операционная система вывела сообщение об необходимости отформатировать раздел для возможности дальнейшего использования. Вы согласились, после форматирования вся информация на диске оказалась стерта. То есть, при управлении жестким диском можно по ошибке удалить раздел, использовать команду diskpart чтобы очистить «не тот» носитель, или выполнить другие операции, которые могут привести к подобным проблемам. В этой ситуации без специальной утилиты восстановить данные невозможно.

После загрузки операционная система вывела сообщение об необходимости отформатировать раздел для возможности дальнейшего использования. Вы согласились, после форматирования вся информация на диске оказалась стерта. То есть, при управлении жестким диском можно по ошибке удалить раздел, использовать команду diskpart чтобы очистить «не тот» носитель, или выполнить другие операции, которые могут привести к подобным проблемам. В этой ситуации без специальной утилиты восстановить данные невозможно.

4. Неправильная работа с дисковыми утилитами

Во процессе работы с Partition Manager или любой другой подобной программой, был отмечен не тот диск. Случайное удаление одного раздела привело к сбою остальных, в итоге логические тома всего накопителя стали недоступны. При проведении операций расширения или объединения разделов пропало электричество (питание) или зависла операционная система, в результате весь жестких диск оказался недоступен. При разбиении на разделы, ОС записывает определенную информацию в начале диска: размер, название, файловая система, по какому смещению находится его начало, размещение логических томов и т.д. Если несколько секторов где находится эта информация будет повреждена, то ОС получит доступ к информации, следовательно, не сможет отобразить разделы носителя. В итоге, все файлы и папки останутся на прежнем месте, но ОС не сможет их прочитать.

Еще, некоторые дисковые утилиты могут не поддерживать некоторые файловые системы. Следовательно, если продолжить с ним работу в этом менеджере, программа может затереть его таблицу, после чего вернуть информацию будет не просто. Hetman Partition Recovery с легкостью справится с любой из этих проблем, прочитает диск, найдет утерянные разделы и вернет с него всю оставшуюся информацию.

5. Форматирование или изменения файловой системы

Существует два вида: полное или быстрое. Быстрое форматирование – это перезапись (сброс) загрузочного сектора и таблицы ФС. Все пространство на диске просто отмечается как «пустое», но все данные остаются на своих местах, только больше не отображается ОС.

Полное форматирование – все пространство перезаписывается нулями, соответственно старая информация перезаписывается и восстановить ее уже не получится.

При разбиении носителя на логические тома, в первом разделе может быть записана критически важная информация об остальных разделах. Если выполнить полное форматирование первого тома, то данные об остальных может быть стерта, следовательно они могут стать недоступны. Еще при конвертации ФС, к примеру, с FAT в NTFS, служебные данные могут получить повреждения.

Даже выполняя конвертацию «без потери файлов» с помощью командной строки, нельзя точно быть уверенным что после этих действий не пострадает второй раздел накопителя.

6. Создание или удаление томов.

При выполнении операций: создание, удаление, объединение логических дисков, или разделении существующих, тоже может произойти потеря нужных разделов. Так как, все информация остается невредимой, то ее можно все еще можно восстановить с помощью программ для восстановления данных.

7. Битые сектора и физические повреждения

Обычный жесткий диск делиться на дорожки, каждая из которых разделена на определенные сектора. Если ОС не может «прочитать» конкретный сектор или записать в него данные как обычно, то он отмечается как поврежденный или «битый». Если количество «битых» секторов превысит определенное значение, весь диск может полностью выйти из строя, запись и чтения из такого носителя будет невозможным.

Однако, если поврежден один или несколько секторов, информацию можно прочесть. Но если на них лежала критически важная информация о разделах, система может больше не отображать диск в проводнике. В таком случае без стороннего софта не обойтись.

8. Сбой питания или операционной системы

Что касается внешних накопителей если произойдет сбой или аварийное отключение питания в момент записи информации, разметки или форматировании накопителя. В этом случае жестких диск могут появиться логические ошибки, система попросит отформатировать том для дальнейшего использования. Может записаться только часть информации, следовательно «прочитать» и нормально использовать такие файлы не получиться. Чтобы их прочитать нужно будет восстанавливать структуру, которая может закончиться потерей всех файлов без вариантов восстановления.

Чтобы предотвратить повреждение съемного носителя после записи стоит воспользоваться «безопасным извлечением», особенно для внешнего накопителя. Потому что, для внешнего жесткого диска очень важно сохранить питание до полной «парковки» считывающих головок, чтобы они не оставили царапин на зеркальной поверхности диска при переноске.

9. Не присвоена буква диска

Такая проблема присутствует в ОС Windows, она не может назначить «букву» для внешнего ЖД или флешкам. Если буква не присвоена, то весь том будет скрыт от ОС, или если «буква диска» изменилась, то обращение к нему по старому адресу вызовет ошибку.

Если буква не присвоена автоматически, то вам придется выполнить эту операцию вручную. Открываем «Управление дисками», находим нужный том, нажмите правой кнопкой мыши и в меню выбираем «Изменить букву или путь к диску», далее нажимаем «Добавить», выбираем нужную букву из открывающегося списка, подтверждаем операцию.

Восстанавливаем данные с поврежденного раздела

Утилита Hetman Partition Recovery поможет восстановить информацию с нерабочего или поврежденного раздела, независимо от описанных выше причин. Программа прочитает всю поверхность тома, даже при поврежденной таблице. Глубокий анализ – поиск данных по сигнатурам, поможет найти и восстановить файлы и папки даже после серьезных физических или логических ошибок. Она автоматически просканирует диск и отобразит все оставшиеся данные, вам лишь останется ее восстановить.

Если в результате быстрого сканирования программе не удалось ничего найти выполните полный анализ. Отметьте файлы, которые нужно вернуть и нажмите «Восстановить», укажите место куда их сохранить и еще раз «Восстановить». По завершении они будут лежать в указанной папке.

При повреждении таблицы файловой системы накопителя если программе не удалось автоматически найти утерянные разделы воспользуйтесь функцией поиска дисков.

Запустите программу, откройте вкладку «Менеджер дисков», нажимаем ПКМ по нужному носителю, который содержит утерянные логические диски, далее кликаем по «Найти диски». В открывшемся диалоге укажите тип файловой системы, или несколько, если накопитель содержал несколько разделов с разными ФС. После чего нажимаем кнопку «Найти».

По завершении процесса программа отобразит все удаленные разделы в этом окне, и они появятся в менеджере. Осталось только просканировать и восстановить нужные файлы.

Заключение

Разбивка носителя на логические тома помогает лучше хранить файлы и управлять ими. Но прежде чем выполнять какие-либо действия с дисками, не забудьте создать бэкап критически важных файлов, чтобы уберечь себя от их потери. И помните даже в самой безнадежной, казалось бы, ситуации, всегда можно найти решение проблемы. Главное точно знать, что делать и правильно подобрать инструменты.

Полную версию статьи со всеми дополнительными видео уроками смотрите в источнике.
