ONI PLR Studio

Общие сведения

Программное обеспечение ONI PLR Studio предназначено для разработки и отладки прикладных программ для логических реле ONI PLR-S и программируемых логических контроллеров ONI PLR-M, с использованием языка диаграмм функциональных блоков FBD.

Технические требования

Для установки и использования программного обеспечения ONI PLR Studio необходим IBM PC совместимый компьютер минимально обладающий следующими характеристиками:

• Процессор класса Pentium 4 или более производительный
• 256 Мбайт свободной оперативной памяти при работе системы
• 200 Мбайт свободного дискового пространства под файлы программы
• Операционная система семейства MS Windows 7,8,10
• Видеосистема с разрешением не менее 1024 × 768
• Один свободный USB порт *
• Один свободный COM порт *

* Минимально необходим только один порт для подключения к оборудованию в зависимости от типа используемого кабеля-адаптера.

Установка программы

Скачайте версию программного обеспечения с сервера aketo. Также актуальную версию программного обеспечения можно бесплатно загрузить с сайта изготовителя по адресу www.oni-system.com. Для запуска процесса установки запустите исполняемый файл дистрибутива программы и следуйте указаниям системы.

Выберите язык интерфейса программы установщика, который будет использоваться в процессе установки программы и нажмите «ОК» для продолжения.

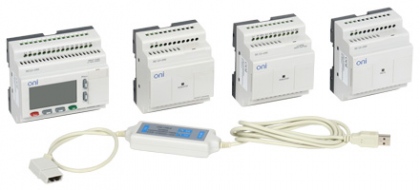

Кабель адаптер PLR-S-CABLE-USB

Кабель адаптер PLR-S-CABLE-USB используется для программирования модулей ЦПУ с персонального компьютера. При использовании кабеля-адаптера PLR-S-CABLE-USB для подключения к оборудованию, необходимо установить драйвер для его корректной работы.

Источник

Программируемое логическое реле ONI

Что такое программируемое логическое реле?

Программируемое логическое реле является оборудованием класса микро и нано ПЛК. Оно может использоваться для управления и мониторинга состояния контролируемого оборудования в соответствии с заданным алгоритмом функционирования. Логическое реле может быть предварительно запрограммировано на выполнение определенных задач управления: обработка сигналов аналоговых и дискретных датчиков, проведение арифметических и логических операций с данными, отсчет времени, обмен данными по промышленной сети, управление выходными каналами и т. д.

Забудьте про отдельные компоненты системы управления, такие как реле времени, счетчики, промежуточные реле, индикаторы, и т. д., или про дорогостоящие программируемые логические контроллеры. Программируемые логические реле могут решить Ваши задачи по управлению малыми системами автоматизации.

Программируемое логическое реле ONI

Программируемые логические реле ONI относятся к классу микро ПЛК. Они просты в использовании, но при этом обладают высокой надежностью и скоростью обработки информации, сопоставимой с ПЛК малого и среднего уровня. Они станут незаменимым помощником для тех, кто желает построить оптимальную автоматизированную систему управления, не тратя на это излишних ресурсов.

ONI PLR-S универсален. Это современное и высококачественное оборудование, выбрав которое однажды Вы не будете больше искать более оптимального соотношения качества, надежности и стоимости.

Что получит пользователь?

Используя программируемые логические реле ONI PLR-S, Вы получаете:

• Экономию времени, необходимого на разработку и ввод в эксплуатацию системы;
• Усовершенствованный, простой и эффективный процесс разработки управляющей программы и настройки параметров оборудования;
• Высокую производительность системы управления;
• Оптимизацию стоимости Вашего проекта;
• Низкую стоимость владения.

Типовые применения

Автоматизация технологических процессов:

• Автоматизация тепличных комплексов;
• Управление насосными станциями;
• Управление котельными и системами пароподготовки;
• Управление конвейерами;
• Управление приточно-вытяжной и промышленной вентиляцией;
• Управление дозаторами;
• Управление системами сбора и возврата конденсата;
• Управление системами водоснабжения, водоотведения и водоподготовки;
• Управление системами электрораспределения и освещения;
• Управление пневматическими системами.

Объекты:

Офисные здания, складское хозяйство, производство, котельные, системы трубопроводов, подстанции и т. д.

Автоматизация зданий:

• Управление освещением;
• Управление системами вентиляции и климата;
• Управление лифтами и подъемниками;
• Управление системой открывания дверей;
• Управление системой обогрева и отопления;
• Системы «Умный дом», «Умный офис» и др.

Объекты:

Офисные здания, дата-центры, отели, гипермаркеты, торговые центры, склады и т. д.

Автоматизация установок:

• Управление системами водоподготовки;
• Управление системами водоочистки;
• Управление мобильными офисами и складами;
• Управление системами сбора и возврата конденсата;
• Управление системами подготовки пара;
• Управление системами подготовки воздуха;
• Управление системами упаковки;
• Управление сушильными камерами и системами дефростации;
• Управление конвейерами.

Объекты:

Блочно-контейнерные установки, палетайзеры, конвейеры, буферные емкости, насосные станции и т. д.

Автоматизация энергетики:

• Управление парогенераторами;
• Управление системами АВР;
• Управление системами распределения нагрузок;
• Управление освещением;
• Управление энергораспределением.

Объекты:

Ветрогенератор, солнечные электростанции, подстанции, дизель-генераторные установки, электрощитовые.

Ассортимент

RS485 (Modbus RTU)
Требуется модуль
PLR-S-EMC-RS485 RS232 (Modbus RTU)
Требуется кабель
PLR-S-CABLE-RS232

RS485 (Modbus RTU) Размер 4DIN (90×71,5×58 мм) 6DIN (90×95,2×61,4 мм) 8DIN (90×133,2×61 мм)

“

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Области применения интеллектуального реле

Программируемые, или интеллектуальные, реле — программный логический контроллер (ПЛК) простого типа. Устройство используется при создании систем управления с логической обработкой информации.

Принцип действия этого устройства прост: человеком в него закладывается программа, которая контролирует все входы, на которые могут подаваться сигналы с датчиков, переключателей и кнопок, и выходы, т. е. контакты на исполнительные механизмы. Согласно заложенному алгоритму интеллектуальное реле может заменять практически любые по сложности системы автоматики.

Программируемые логические реле применяются для автоматизации технологических процессов и производств, включения электроприборов в быту и построения автоматизированных систем:

• управления транспортерами,
• управления насосами,
• приточно-вытяжной вентиляции,
• подготовки пара и сбора конденсата,
• распределения электроэнергии и управления освещением,
• сбора и предварительной обработки сигналов,
• управления компрессорами.

Составляющие интеллектуального реле

• Дискретный вход, на который подается сигнал уровня 24 В или 220 В.
• Микропроцессор.
• Постоянное и оперативное запоминающее устройство.
• Таймер реального времени.
• Дискретный выход, зачастую выполненный как «сухой контакт» реле.

Схема подключения интеллектуального реле

Язык релейно-контактных схем, или релейных диаграмм LD (Ladder Diagram), — графический язык, реализующий структуры электрических цепей.

Графически LD-диаграмма представлена в виде двух вертикальных шин питания. Между ними расположены цепи, образованные соединением контактов. Контактом может выступать вход программируемого реле или некоторая промежуточная переменная. Нагрузкой каждой цепи служит реле. Каждое реле имеет контакты, которые можно использовать в других цепях.

Язык FBD (Function Block Diagram) — графический язык программирования высокого уровня, обеспечивающий управление потоком данных всех типов.

Позволяет использовать мощные алгоритмы простым вызовом функций и функциональных блоков. Удовлетворяет непрерывным динамическим процессам. Замечательно подходит для небольших приложений и удобен для реализации сложных вещей подобно ПИД-регуляторам, массивам данных и т. д. Данный язык может использовать большую библиотеку блоков.

FBD заимствует символику булевой алгебры и является более эффективным для представления структурной информации, чем язык релейно-контактных схем.

Элементы булевой алгебры и их таблицы истинности

Элемент «ИЛИ»
Операция логического сложения, при которой каждым двум высказываниям ставится в соответствие новое высказывание, являющееся ложным тогда и только тогда, когда оба исходных высказывания ложны.

Элемент «И»
Операция логического умножения, ставящая в соответствие каждым двум высказываниям новое высказывание, являющееся истинным тогда и только тогда, когда оба исходных высказывания истинны.

Инверсия
Операция логического отрицания, которая каждому высказыванию ставит в соответствие новое высказывание, значение которого противоположно исходному.

Триггер является спусковым устройством, на выходах которого под воздействием управляющего сигнала возникают скачки напряжения от одного стационарного уровня до другого.

RS-триггер (от англ. reset — восстанавливать и set — устанавливать)
RS-триггер имеет два входа: S — единичный и R — нулевой.

Различают RS-триггер с приоритетом по R: при подаче на вход S и на вход R логической единицы на выходе будет ноль.

И SR-триггер с приоритетом по S: при подаче на вход R и на вход S логической единицы на выходе будет единица.

T-триггер (от англ. toggle — кувыркаться)
При подаче на его вход логического нуля он оставляет на выходе предыдущее состояние. При подаче на вход единицы на выходе состояние поменяется на противоположное.

Триггер D (от англ. delay — задержка)

Асинхронный.

Давайте перейдем к составлению программы на языке FBD для логического реле.

Составление программы управления трехфазным двигателем на языке FBD

1. Запускаем программу ONI PLR Studio и создаем новую рабочую область.

2. Выбираем оборудование, на которое будем писать программу.

3. Создаем три цифровых входа: пуск, стоп и реверс. Таким же образом расставляем два цифровых выхода: первый отвечает за запуск двигателя в прямом направлении, а второй — за запуск двигателя в реверсивном направлении.

4. Для удобства задаем им имена. Для этого нажимаем на значок входа/выхода, во вкладке «Комментарии» вводим имя и нажимаем на кнопку «ОК».

5. Для запоминания сигнала устанавливаем RS-триггеры. Так как направлений движения двигателей два, то и триггеров тоже должно быть два.

Подача сигналов и организация взаимоблокировки

1. Организовываем взаимоблокировку, которая будет защищать от встречного включения контакторов. Для этого устанавливаем два логических элемента под названием «И».

2. Создаем соединение. С кнопки «Пуск» подаем сигнал на элемент «И», а с него — на S-контакт RS‑триггера. Также подаем сигнал с выхода RS‑триггера на KM1. То же самое повторяем для элемента «Реверс» и выхода КМ2.

3. Организовываем сброс RS-триггеров, чтобы двигатель остановился. Для этого с элемента «Стоп» подаем сигнал на R‑контакты RS‑триггеров.

4. Используем элемент «Инверсия» для создания связи между элементами «И» и RS-триггерами. Дважды нажимаем на вторую лапку элемента «И», тем самым инвестируя его вход. Теперь, если сюда придет 1, она преобразуется в 0 и наоборот.

5. Подаем сигналы от инвестированных входов элементов «И» к выходам RS-триггеров. В итоге, когда с выхода второго RS-триггера на первый элемент «И» придет 0, тогда поступит сигнал на первый RS-триггер. И наоборот. Поэтому двигатель сможет работать одновременно только в одном направлении. У нас получается такая схема.

Проверка правильности построения схемы

1. Через боковую панель либо нажатием на F3 переходим в симулятор.

2. Имитируем нажатие кнопки «Пуск». Для этого нажимаем на соответствующий элемент и видим, что на выходе RS-триггера появился сигнал, который идет на KM1. При этом, если нажать на элемент, отвечающий за кнопку «Реверс», он не запустится, т. к. сейчас двигатель работает в прямом направлении.

3. Сбрасываем сигнал нажатием на элемент, отвечающий за кнопку «Стоп».

4. Повторяем аналогичную процедуру с элементом, отвечающим за кнопку «Реверс». Если все работает как надо, значит, схема построена верно.

Результатом нашего программирования стала схема пуска трехфазного двигателя, которая реализует функции пуска, остановки, реверса и защиты от одновременного включения прямого пуска и реверса, что может привести к межфазному замыканию.

“
