Привет друзья! Мы продолжаем цикл статей об операционной системе Windows Server 2012. Цель такая — установить Windows 7 или Windows 8 не с помощью какого-либо носителя (диска, флешки), а по сети. Если хотите начать с самого сначала, то прежде чем читать эту статью прочтите сначала вот эти.
5) Установка роли WDS в операционной системе Windows Server 2012 (сегодняшняя статья)
В данной пятой статье нами будет произведена установка роли WDS в операционной системе Windows Server 2012! Что вообще скрывается за этими тремя буквами WDS?
Windows Deployment Services – технология с помощью которой можно установить Windows по сети.
WDS используется для развертывания образов на компьютеры с возможностью PXE-загрузки (PXE-загрузка — среда для загрузки компьютера по сети)
WDS развертывает операционную систему из WIM-файлов и поддерживает файлы ответов.
Установка роли WDS в операционной системе Windows Server 2012

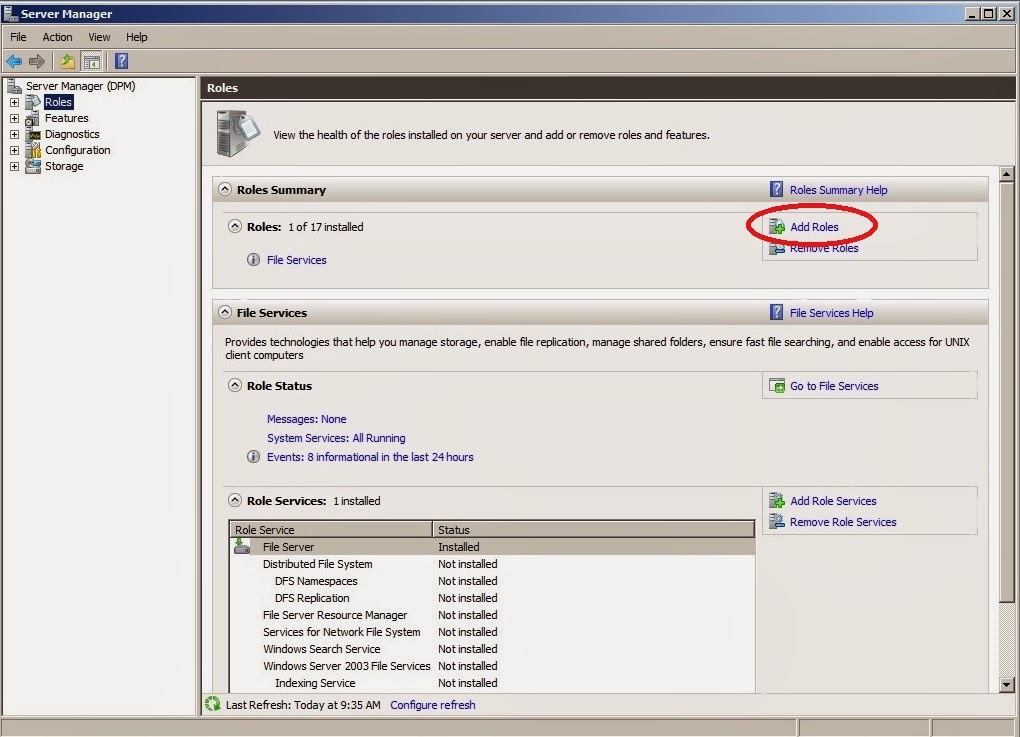

Заходим в диспетчер серверов, выбираем Добавить роли и компоненты
Далее
Выбираем Установка ролей или компонентов
Выбираем целевой сервер, далее
Выбираем службы развертывания Windows, добавить компоненты
Далее
Из компонентов ничего не нужно выбирать, далее
Далее

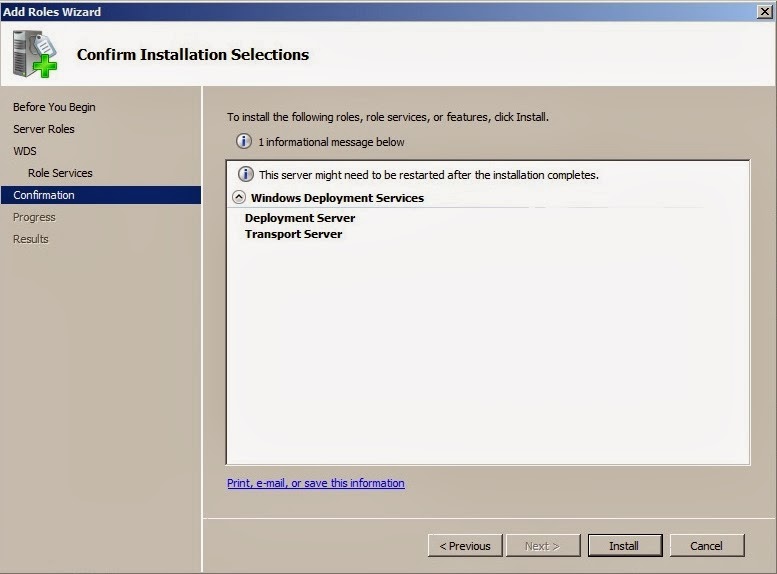

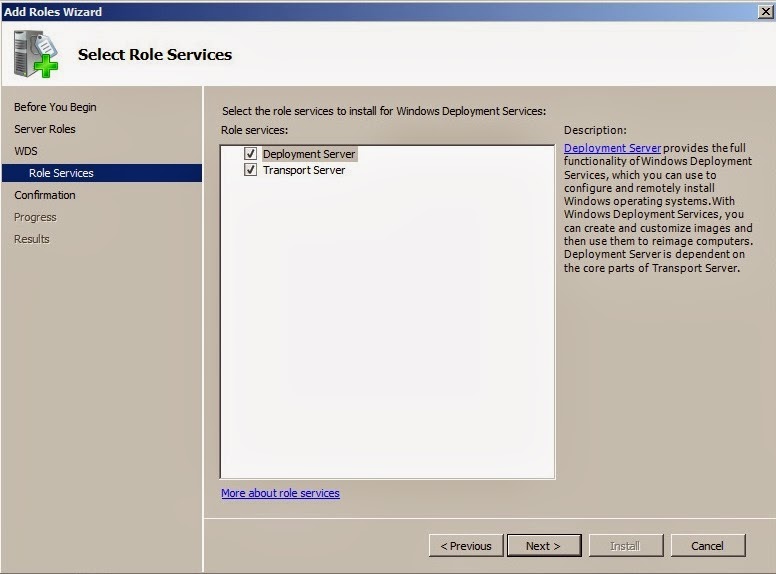

Ставим галочки Сервер развертывания и Транспортный сервер. Далее
Установить
Идет установка
Установка завершена
Появился наш WDS
Нажимаем на WDS, выбираем наш сервер WIN-RFLCMOBGGBB, щелкаем по нему правой кнопкой мыши тем самым вызвав контекстное меню и выбираем Консоль управления службами развертывания Windows
Откроется окно консоли управления службами развертывания Windows. Как видим возле нашего сервера есть желтый значок в виде треугольника с восклицательным знаком, это значит что наш сервер требует настройки.

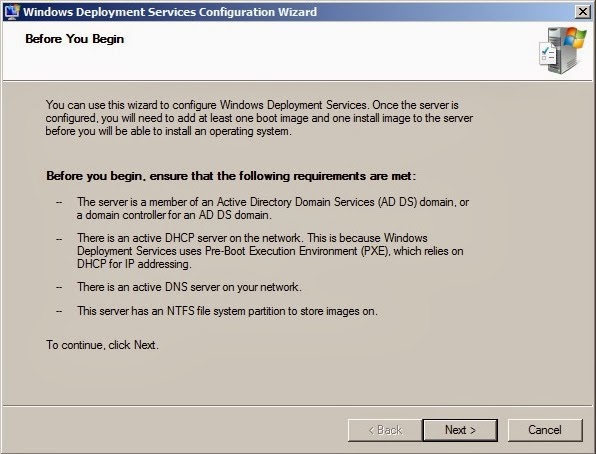

Выбираем Настроить сервер
Далее
Выбираем Интеграция с доменными службами Active Directory, далее
Выбираем раздел для хранения загрузочных и установочных образов
Так как по умолчанию предлагается загрузочные и установочные образы хранить на системном диске (что не рекомендуется), то создадим на разделе E: папку RemoteInstall, которая и была указана мастеру настройки сервера
Выбираем один из нескольких параметров (для начала можно выбрать Не отвечать никаким клиентским компьютерам). Далее
Далее
Запуск служб развертывания Windows
Службы развертывания успешно настроены. Готово
Как видим, значок желтого треугольника с восклицательным знаком внутри исчез. Сервер настроен.
Автор материала Ro8.
What is WDS?
Windows Deployment Services allows you to deploy windows operating systems on your client machines.
Suppose you have 200 machines on your network and you would like to install Windows 10 on them. You can configure WDS and network boot those machines without installing windows separately using CD or DVD.
Deployment Scenario
There are many WDS deployment scenarios. But for this tutorial, we are assuming WDS and DHCP which are installed on the same server (DHCP can also be running separately on some other Windows or Linux server machine).
Prerequisite
Make sure that, your DHCP is already running with an active scope. Following are some other requirements for your server machine:
– Static or manual IP is configured
– Firewall is turned off
– Latest windows updates from Microsoft are installed
Installing WDS
-
Open server manager. click “Add Roles and Features” in server manager dashboard
-
Click Next
-
Choose “Role-based or feature-based installation” and click Next
-

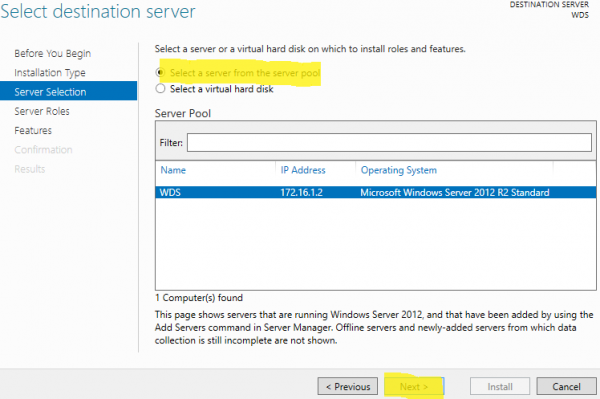

Select the destination server from server pools on which you want to install WDS role and click Next
-

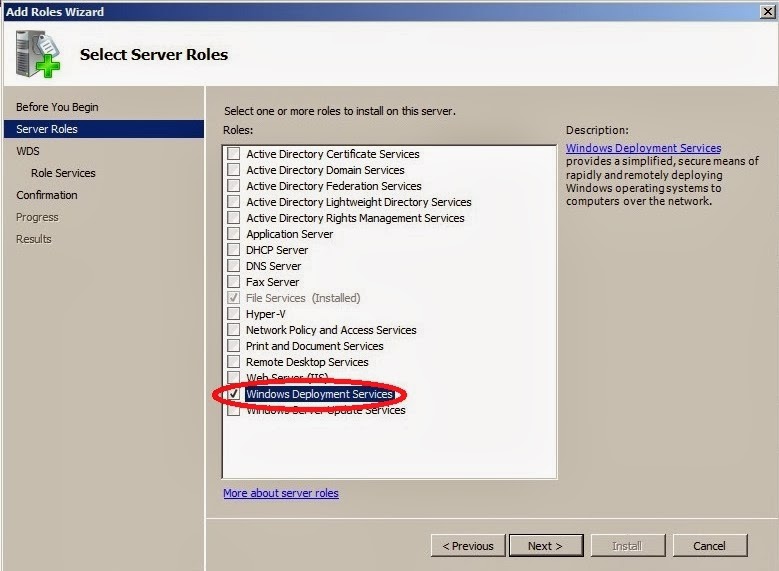

Check “Windows Deployment Services” from a list of server roles. As soon as you check the box a new window will pop up alerting you to install other required features
-
Click “Add Features”
-
Click Next
-
Click Next
-
Click Next
-
Leave default selections and click Next
-
Click Install. Installation can take 10-15 minutes
-
Click Close when an installation is successful
Configuring WDS
-

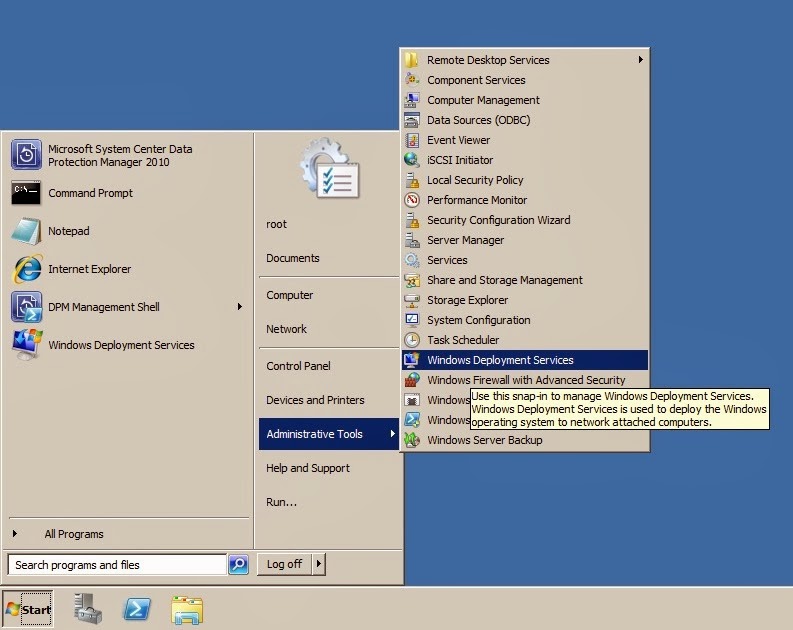

Again go to server manager dashboard. Click Tools → Windows Deployment Services
-
In Windows Deployment Console, expand Servers and right-click on your machine name. Click Configure Server
-
Click Next
-
Choose “Standalone server” and click Next (if you have AD on your network and this server machine is member of domain, choose “Integrated with an Active Directory”)
-
Click Browse and choose the path of the folder on your local NTFS drive (It is important to choose NTFS partition and the partition should not be system partition) where you would like to place images, files, and WDS tools. When you are done click Next
-

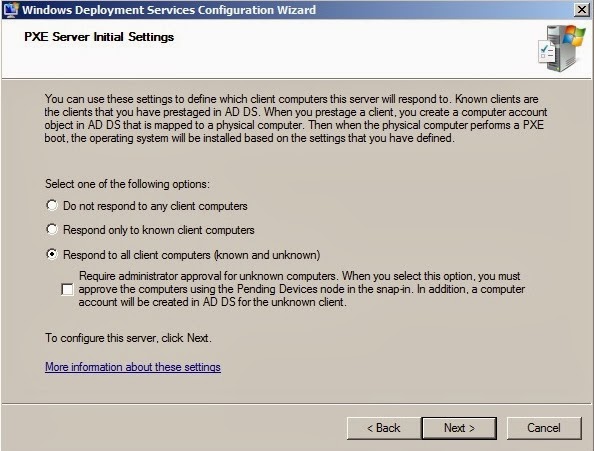

You can define which client computers WDS should respond. If you choose “Respond only to known client computers”, you have to prestaged the clients using MAC address or GUID. For this tutorial, I chose “Respond to all client computers (known and unknown)” and Click Next
-
Check “Add images to the server now” and click Finish
-
Provide the path where your windows installation image is located. It can be your CD or DVD as well. The windows installation image has required boot.wim and install.wim files.
-
Click Next
-
When a task is completed and files are copied (It can take 5-10 minutes), click Finish
-
Open windows deployment services console. Expand Servers, right-click your machine and then click Properties. Open DHCP tab. Check both fields as shown in figure.
You are done with WDS configuration. Restart WDS service, right-click your machine in windows deployment services console and scroll to All Tasks → click Restart.
What is WDS?
Windows Deployment Services allows you to deploy windows operating systems on your client machines.
Suppose you have 200 machines on your network and you would like to install Windows 10 on them. You can configure WDS and network boot those machines without installing windows separately using CD or DVD.
Deployment Scenario
There are many WDS deployment scenarios. But for this tutorial, we are assuming WDS and DHCP which are installed on the same server (DHCP can also be running separately on some other Windows or Linux server machine).
Prerequisite
Make sure that, your DHCP is already running with an active scope. Following are some other requirements for your server machine:
– Static or manual IP is configured
– Firewall is turned off
– Latest windows updates from Microsoft are installed
Installing WDS
-
Open server manager. click “Add Roles and Features” in server manager dashboard
-
Click Next
-
Choose “Role-based or feature-based installation” and click Next
-
Select the destination server from server pools on which you want to install WDS role and click Next
-
Check “Windows Deployment Services” from a list of server roles. As soon as you check the box a new window will pop up alerting you to install other required features
-
Click “Add Features”
-
Click Next
-
Click Next
-
Click Next
-
Leave default selections and click Next
-
Click Install. Installation can take 10-15 minutes
-
Click Close when an installation is successful
Configuring WDS
-
Again go to server manager dashboard. Click Tools → Windows Deployment Services
-
In Windows Deployment Console, expand Servers and right-click on your machine name. Click Configure Server
-
Click Next
-
Choose “Standalone server” and click Next (if you have AD on your network and this server machine is member of domain, choose “Integrated with an Active Directory”)
-
Click Browse and choose the path of the folder on your local NTFS drive (It is important to choose NTFS partition and the partition should not be system partition) where you would like to place images, files, and WDS tools. When you are done click Next
-
You can define which client computers WDS should respond. If you choose “Respond only to known client computers”, you have to prestaged the clients using MAC address or GUID. For this tutorial, I chose “Respond to all client computers (known and unknown)” and Click Next
-
Check “Add images to the server now” and click Finish
-
Provide the path where your windows installation image is located. It can be your CD or DVD as well. The windows installation image has required boot.wim and install.wim files.
-
Click Next
-
When a task is completed and files are copied (It can take 5-10 minutes), click Finish
-
Open windows deployment services console. Expand Servers, right-click your machine and then click Properties. Open DHCP tab. Check both fields as shown in figure.
You are done with WDS configuration. Restart WDS service, right-click your machine in windows deployment services console and scroll to All Tasks → click Restart.
Начало и конец
Добрый день всем читающим!
Много статей было об этом, много блогов, но статья HowTo, без напильника, найдена не была, и это крайне печально.
Для небольших развертываний эта вещь, из коробки просто незаменима.
Для тех кто не знает: WDS (центр развертывания) это специальное средство, которое есть в серверной ОС Microsoft, с помощью него можно установить систему на большое количество компьютер одновременно, с помощью сети, используя PXE.
Также тут будет информация о препарировании wim, и немножко о DHCP.
Итак начнем под катом.
Часть 1. Установка
Эту часть можно пропустить тем, кто хоть раз делал установку службкомпонентов в Server 2012R2. Из этого блока нужен только пункт 1.3.
Идеалом для WDS является, если DHCP сервером является эта же машина. Тогда он может корректно передать информацию о PXE Boot.
1.1 Включение WDS
Установка WDS в картинках. Все просто.
Дальше начинается то, что потребует чуть больше, чем просто Nextnextnext)/
1.2 Включение роли
Настройка
После установки выбираем в списке консоли наш сервер WDS.
Так как по умолчанию предлагается загрузочные и установочные образы хранить на системном диске (что не рекомендуется), то создадим на разделе E: папку RemoteInstall, которая и была указана мастеру настройки сервера.
Тут на ваш выбор
1.3 Образы
На установочном диске с любой системой, начиная с Vista, есть папка source, там лежат два файла boot.wim и install.wim
Boot.wim — это образ для запуска, предзагрузочный.
install.wim — это образ самой системы.
Если boot.wim ещё надо будет подготовить, для работы, то install.wim сразу готов для установки.
В диспетчере сервера boot — образы загрузки, install — образы установки.
Часть 2. Препарирование Boot.wim
Очень часто возникает одна большая пролема:
Сразу интегрируем необходимые драйвера в этот образ, дабы избежать этой проблемы.
Она возникает, из-за отсутствия в образе драйверов для сетевой карты, которая интегрирована установлена в компьютер, на котором будет происходить установка ОС.
2.1 Утилиты
По умолчанию в 2012 сервере, после установки WDS, утилита dism может работать с образами wim в полной мере.
Для 2008/R2 или 7 вам понадобится Windows Automated Installation Kit (WAIK) и у вас появится инструмент dism.
Создаем структуру папок: c:driversmount — папка монтирования WIM образа; c:driverslan_drivers — папка с драйверами для сетевой карты.
Копируем boot.wim от ОС в папку c:drivers
Предостерегаю! Чем больше драйверов, тем больше универсальности, но и размер образа сильно увеличивается, это необходимо учитывать. Образ целиком заливается в RAM.
2.2 Препарирование
Для 20087 запускаем Deployment Tools Command Prompt из меню пуск с правами администратора.
Для 2012 — запускаем командную строку с правами администратора.
Смотрим содержимое загрузочного образа boot.wim:
dism /get-wiminfo /wimfile:c:driversboot.wim
По идее там должно быть так:
Как видно из скриншота boot.wim содержит два образа — Windows PE (Индекс 1) и Windows Setup (Индекс 2). Драйвера для сетевой карты надо добавлять в Windows Setup, поэтому будем работать с образом 2 (Индекс 2).
Но не так всё просто.
Компания добра
Microsoft заблокировала для изменения этот образ, для его редактирования его надо «перезалить».
Выполняем:
Dism /Export-Image /SourceImageFile:c:driversboot.wim /SourceIndex:1 /DestinationImageFile:c:driversboot1.wim
Dism /Export-Image /SourceImageFile:c:driversboot.wim /SourceIndex:2 /DestinationImageFile:c:driversboot1.wim
Соответственно, мы перезалили образы Windows PESetup в новый файл.
Сначала скопировали первый, потом второй индекс.
Удаляем boot.wim, переименовываем boot1.wim в boot.wim
dism /get-wiminfo /wimfile:c:driversboot.wim
Должна выдать те же два раздела, с index 1 & 2.
2.3 Добавление драйверов
Монтируем образ с индексом 2 из файла boot.wim в папку «c:driversmount» командой:
dism /Mount-Wim /WimFile:c:driversboot.wim /index:2 /MountDir:c:driversmount
Добавляем драйвера в образ. Драйвера можно добавлять по одному, либо сразу все из определенной директории.
Для добавления драйвера указываем полный путь к файлу .INF:
dism /image:c:driversmount /add-driver /driver:«C:driverslan_driversE1C5232.INF»
Если драйверов много, то указываем каталог в качестве источника для поиска и добавления драйверов:
dism /image:c:driversmount /add-driver /driver:«C:driverslan_drivers» /recurse /forceunsigned
параметр /recurse используется, чтобы установить драйвера из вложенных каталогов, а /ForceUnsigned для установки неподписанных драйверов.
После добавления всех драйверов загрузочный образ нужно закрыть (отмонтировать).
dism /unmount-wim /mountdir:c:driversmount /commit
параметр /commit указывает, что нужно сохранять все изменения в образе, без него все изменения будут потеряны.
2.4 Образ в хранилище
Теперь перекопируем его в любую директорию, где у вас будут хранится образы.

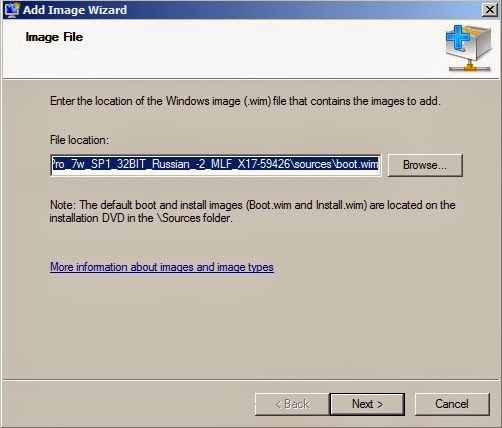

И установим на сервер WDS.

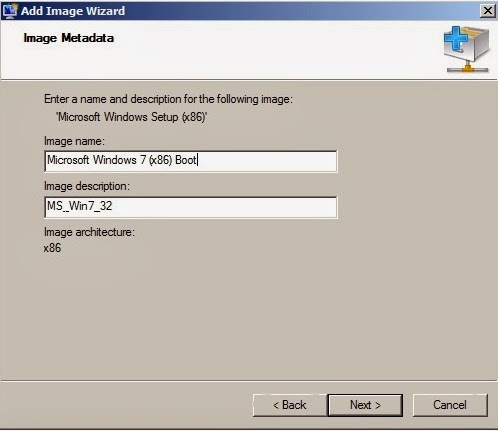

Теперь необходимо указать имя. Имя образа — это то, что будете видеть вы, при выборе загрузчиков, если у вас их несколько.
2.5 Безопастность
Security — Чтобы добавить разрешения для учетной записи пользователя на группу образов, щелкните правой кнопкой мыши группу оразов и нажмите security. Добавьте учетную запись пользователя из AD и настройте полный контроль. Если вы используете учетную запись администратора домена во время установки WDS, то это можно не делать.
Часть 3. Образ системы. Кастомный вариант
Для начала устанавливаем ОС. Ставим всё что надо.
Далее препарируем её. По ссылке создание настроенного образа операционной системы
Хорошая статья по IMAGEX + WINPE созданию образа там же есть ссылки вначале статьи для создания WIN7 & WIN8. Либо находим на просторах интернета WindowsPE, по вашему желанию)
Для дальшейшего нам нужен образ WinPe с утилитой ImageX правильной битности.
3.1 Создание образа и его копирование на сетевой ресурс с помощью Windows PE и программы ImageX
Теперь запишем образ компьютера, с помощью среды Windows PE и программы ImageX и сохраним на сетевом ресурсе.
Для этого необходимо загрузиться с диска Windows PE.
Для того чтобы иметь доступ на запись к сетевому ресурсу, необходимо к нему подключиться, введя следующую команду:
NET USE y: \nmpoem<имя папки> /USER:AD *
И ввести свой пароль.
! надо понять какой диск является каким, для этого с помощью команды DIR C: (D,E,F & etc), перебираем диски, если их несколько
Далее необходимо записать образ основной установки с помощью программы ImageX, расположенной в среде Windows PE, или на другом диске, на сетевой ресурс. Для этого необходимо ввести следующую команду:e:imagex.exe /capture d: y: <имя>.wim «<название>» /compress fast /verify
Где e: — RAM Disk, D: — OS Disc, Y: — сетевой диск. После этого пойдёт процесс создания и копирования образа на указанный сетевой ресурс.
По завершении создания образа и его копирования на сетевой ресурс необходимо ввести команду exit и приложение закроется и компьютер начнёт перегружаться.3.1.1 Ручное развертывание
Если необходимо руками образ развернуть (без WDS) но по сети
Битность системы должна быть той же, что и у системы, которую мы распаковываем.
После создания образа, можно развернуть его на новое оборудование с помощью программы ImageX и среды Windows PE.
Форматируем диск, для распаковки на него WMI.
Для этого надо ввести следующие команды:diskpart
select disk 0
clean
create partition primary size=100
select partition 1
format fs=ntfs label=«system»
assign letter=c
active
create partition primary
select partition 2
format fs=ntfs QUICK
assign letter=e
exitМожно создать сценарий для данной процедуры, сохранив приведенную информацию в текстовый файл в папке с образом. Чтобы выполнить сценарий из командной строки среды Windows PE, необходимо ввести команду: diskpart /s <имя_сценария>.txt
Форматирование следует проводить ТОЛЬКО в среде Windows PE. Если отформатировать жёсткий диск на другом компьютере средствами Windows, а затем вставить этот жёсткий диск в конечный компьютер, то образ с вероятностью 80% НЕ РАЗВЕРНЁТСЯ.
Подключаемся к сетевому ресурсу для развёртывания образа, введя следующую команду:
NET USE y: \nmpoem<имя папки> /USER:AD *
Вводим пароль.
! надо понять какой диск является каким, для этого с помощью команды DIR C: (D,E,F & etc), перебираем диски, если их несколько
Разворачиваем образ на жесткий диск с помощью программы ImageX, с сетевого ресурса, введя следующую команду:d:imagex.exe /apply y:<имя>.wim 1 e: /verify
После этого пойдёт процесс развёртывания образа на указанный жёсткий диск с сетевого ресурса.
Далее, с помощью средства BCDboot необходимо инициализировать хранилище данных конфигурации загрузки (BCD) и скопировать файлы среды загрузки в системный раздел, введя в командной строке следующую команду:
e:windowssystem32bcdboot e:windows
По завершении создания образа и его копирования на сетевой ресурс необходимо ввести команду exit и приложение закроется и компьютер начнёт перегружаться.
Настроенный образ развернут на конечный компьютер.
3.2 Сервер
Настроим сервер, для работы с образами.
Добавим наш готовый образ в «Образы установки»:
Как в случае с загрузочным образом указываем мастеру путь к файлу wim, который мы создали:
В оригинальном файле install.wim может содержаться несколько редакций:
Но в созданном должна быть только одна.
Часть 4. Великий и ужасный DHCP
1) WDS и DHCP установлены на одном сервере.
WDS и DHCP не могут занимать порт UDP 67 одновременно. Запретив службе WDS прослушивать порт UDP 67, можно предоставить порт для DHCP-трафика и присвоить DHCP-параметру 60 (параметр области или сервера) значение PXEClient, устранив конфликт.
Если служба WDS устанавливается на DHCP-сервере, в ходе настройки появляется страница DHCP Option 60. Установите флажки Do not listen on port 67 и Configure DHCP option 60 to PXEClient. В сообщении, получаемом клиентом от сервера DHCP, содержится IP-адрес, маска подсети и параметр 60.
В результате клиенту становится ясно, что сервер DHCP является одновременно и сервером WDS. Если позднее добавить DHCP к серверу WDS, можно настроить этот параметр, щелкнув правой кнопкой мыши на имени сервера в оснастке WDS и выбрав пункт Properties. На вкладке DHCP имеются аналогичные флажки.2) WDS и DHCP находятся на различных серверах, в одной подсети с клиентами.
Дополнительной настройки не требуется, так как WDS и DHCP расположены на разных серверах. Обе службы могут прослушивать порт UDP 67, а клиенты находятся в одной подсети с серверами WDS и DHCP, поэтому широковещательный трафик доступен для всех.
3) WDS и DHCP устанавливаются на различных серверах, в разных подсетях.
Службы WDS и DHCP, установленные на разных серверах, не мешают друг другу прослушивать порт UDP 67.
Вы должны настроить маршрутизатор на отправку широковещательных пакетов, потому что чаще всего мы видим, что широковещательные пакеты не могут идти в другие подсети. Кроме того, весь трафик на UDP порт 4011 от клиентских компьютеров к серверу служб развертывания Windows должен быть направлен соответствующим образом.
Чтобы помочь клиенту WDS найти сервер WDS мы должны настроить DHCP опцию 66 и DHCP опцию 67.
Настройка параметров DHCP в сети IPv4 выполняется из оснастки DHCP, доступной из раздела Administrative Tools меню Start.В оснастке DHCP разверните IPv4, а затем щелкните правой кнопкой мыши Server Options (или параметры области) и выберите пункт Configure Options. Прокрутите список до элемента 066 Boot Server Host Name, установите флажок и введите имя узла сервера WDS в текстовом поле (можно использовать имя, но желательно IP).
Затем установите флажок 067 Bootfile Name. В текстовом поле введите путь и имя файла Preboot Execution Environment (PXE) для загрузки на клиенте. Текстовое значение для параметра 67:
bootx86wdsnbp.com — 32 bit
ИЛИ
bootx64wdsnbp.com — 64 bitТакже есть рекомендации с иностранных сайтов:
Configure DHCP option 67 with the right boot image file.
For 32-bits systems bootx86wdsnbp.com
For 64-bits systems bootx64wdsnbp.com4.1 CNP
Client Naming Policy — в настройках сервера WDS, выберите AD DS. В Client Naming Policy указать формат, на основании которого компьютерам будет задаваться имя.
Шаблон по умолчанию именования %61Username% #, это означает, WDS создаст имя компьютера, используя имя пользователя, вошедшего на удаленный при выполнении процесса установки и # это число 1,2,3… до 999 будет добавлен после имени пользователя.4.2 Cisco DHCP MODE
Тут не так страшно как кажется:
BU# ip dhcp pool DATA
BU# option 66 ascii «1.2.3.4»
BU# option 67 ascii «bootfile.pxe»Часть 5. немного послесловия
Собственно всё. Это небольшая статья, и кажется она закончена.
Кто-бы что не говорил, но для небольших сеток это очень нужная вещь.
Для тех, кто захочет расширить функционал, есть просто отличная статья на Geektimes: «Добавляем WDS универсальности».На этому спешу откланяться, спасибо всем кто заинтересовался этой статьёй.
Гиктаймс форевер!
Если есть оЧепятки в тексте пиши в личных сообщениях, флудить и троллить не спортивно! Если можете что-то важное добавить, добавлю в статью.
UPD. спасибо darthslider и
navionСуществует MDT (Microsoft Delpoyment Toolkit).
С помощью него можно сразу добавить ключ в образ и установить продукты с quiet установкой.
Также настроить имя пользователя администратора и его пароль.
Требует отдельного компьютера и установленных зависимостей.darthslider
В первую очередь MDT — это поддежка Task Seqence, то есть это любые скрипты и настройки на любом этапе установки.
Так же это удобный редактор unattend.xml
Ну и в придачу установка ПО, постнастройка, ввод в домен и тд, а так же поддержка сценариев обновления ОС (захват по и настроек, установка новой ос, восстановление), миграции пользователя на новый пк (схоже с предыдущим сценарием). Но последние 2 пунтка это довольно сильное шаманство.(О настройке и поднятии видео ТУТ.)
Windows Deployment Services (WDS) is a server role available in Windows Server 2012 that enables administrators to install Windows client and server operating system software remotely. WDS is aimed at small to mid-sized businesses who may not have the budget for enterprise-class OS deployment technologies.
Contents
- Support for ARM Devices
- Greater control over deployment payload
- Standalone Mode
- Expected Deployment Results wizard
- Conclusion
In this blog post I’d like to highlight the new features and enhancements that Microsoft made to WDS in Windows Server 2012 as compared to Windows Server 2008 R2. We can summarize the new features succinctly as follows, after which we’ll provide more detail on each one:
- Support for ARM devices
- Greater control over deployment payload
- Standalone mode
- Expected Deployment Results wizard
The aforementioned list isn’t comprehensive; instead, I choose to focus on the new features and enhancements that give the Windows systems administrator maximum practical benefit.
One tremendous disappointment that puzzles me is there is no support for PowerShell with WDS. Therefore, we cannot configure WDS by using PowerShell. The two primary management tools remain the Windows Deployment Services MMC console and the WDSUTIL command-line client.
NOTE: We can install or uninstall WDS by using PowerShell by invoking the WDS installation package with the Install-WindowsFeature or Remove-WindowsFeature cmdlets.
Support for ARM Devices
In my opinion, Microsoft’s decision to support Windows on ARM processer architectures squarely resides on the availability of Windows 8 on ARM-equipped tablet devices. Businesses that choose to embrace the Surface Pro tablet, for instance, will be happy to learn that they can centrally manage Windows 8 deployments to those tablet devices and not have to «touch» each machine individually.
When you configure your WDS server properties, for instance, you’ll observe that ARM is listed in the options to target different processor architectures. This is shown in the following screenshot:
Targeting the ARM platform with WDS
Greater control over deployment payload
When we speak of «deployment payload,» we are simply referring to the operating system image (.WIM or .VHD) being deployed, as well as any optional driver packages we want to include.
The Windows Server 2012 edition of WDS brings on board two features that historically required the administrator to use separate Microsoft tools. First, we have the Approve Pending Device wizard. In previous editions of WDS, we needed to pre-stage WDS client machines through Active Directory Users & Computers. Nowadays we can take care of the pre-stage process end-to-end within the Windows Server 2012 Windows Deployment Services console.
Prestaging a WDS target device entirely from within WDS management tools
Second, we have the Create Client Unattend option. This option enables us to define an unattended installation file directly from within the WDS deployment wizards. Thus, we don’t need to horse around with Windows System Image Manager (SIM) or manually edit Extensible Markup Language (XML) files.
Defining an unattended answer file from within WDS management
Standalone Mode
WDS historically required that you have a number of network services online and operational in your business network:
- Active Directory
- DNS
- DHCP
- TFTP
In Windows Server 2012, WDS now boasts a new standalone mode that removes the Active Directory domain requirement. This means that companies can perform OS deployments even if their directory services infrastructure doesn’t embrace AD DS.
We specify Active Directory-integrated or standalone server mode during the initial configuration of our new WDS server. A relevant screen capture from the Windows Deployment Services Configuration Wizard is presented next:
WDS standalone server mode
Expected Deployment Results wizard
One of the PowerShell 3 features that I enjoy the most is the -whatif switch, which allows you to view the results of your PowerShell code before actually running it in production.
NOTE: You can read more about the -whatif switch by consulting Microsoft’s PowerShell v3 documentation.
Similarly, Microsoft gives us the Expected Deployment Results wizard in Windows Server 2012 WDS to enable us to preview a WDS operation before committing to the action.
We can kick off a «what if» analysis for any pre-staged device by right-clicking the target in the Windows Deployment Services MMC console and selecting Get Expected Deployment Results from the context menu. This is shown in the following interface screenshot.
Invoking the Expected Deployment Results wizard
Conclusion
Overall, I think you’ll agree with me that WDS operates the same way in Windows Server 2012 as it did in Windows Server 2008. The new features that Microsoft added to the server role are enhancements that are intended to streamline the OS deployment workflow.
For further information on WDS in Windows Server 2012, consult the following Microsoft resources that I hand-picked for you:
- Windows Deployment Services
- What’s New for Windows Deployment Services
- Windows Deployment Services Getting Started Guide for Windows Server 2012
How to Install and Configure WDS in Windows Server 2012 R2 is a step by step guide to Windows Deployment Services. Windows Deployment Services is a Microsoft server technology for network-based installation of Windows operating systems and It is the successor to Remote Installation Services of Server 2003. In Windows Server 2012 R2, the following requirements needed for installing Windows Deployment Services role, depending on whether you choose the default installation (both Deployment Server and Transport Server), or only the Transport Server role service.
WDS Prerequisites
- The Windows Deployment Services server must be a member of an Active Directory Domain Services (AD DS) domain or a domain controller. You may need to ‘Install Active Directory in Windows Server 2012 R2‘.
- The Domain Name System (DNS) server on the network before you can run Windows Deployment Services. DNS will install with Active directory domain services, but if you have not, read the DNS Installation article ‘Install and Configure DNS in Windows Server 2012 R2‘.
- For deploying IP address you must have a Dynamic Host Configuration Protocol (DHCP) server with an active scope on the network because Windows Deployment Services uses PXE, which relies on DHCP for IP addressing the clients that want to install OS remotely. Read the topic ‘Install and Configure DHCP Server on Windows Server 2012 R2‘ for DHCP Server.
- You must have the appropriate credential to install role. It means you must be the member of local admin or domain admin. The hard disk volume must be NTFS.
In Windows Server, sign in to the server as a domain admin and open the Server Manager if it’s not will start automatically. If the step by step is time consuming for your, watch the video tutorial at the end of this article.
On the Server Manager click Manage and then click Add roles and features. On the Before you begin page click Next.
On the Select installation type page, click Role-based or feature-based installation, and then click Next.
On the Select destination server page, select the appropriate server, and then click Next. By default the MS2.technig.local server has selected.
On the Select server roles page, scroll down and then select Windows Deployment Services check box. in the Add feature that are required for Windows Deployment Services? click Add Features and click Next. This task will install the Windows Deployment Services Tools which included in Windows Remote server administration tools.
On the Select features page, click Next.
On the WDS page once read the information and click Next.
On the Select role services page, select the role services to install for Windows Deployment Services. Leave these role services selected by default if you want to install both the Deployment Server and Transport Server. Click Next.
Finally on the Confirm installation selections page, click Install.
When the installation process complete successfully, click Close and go to Server Manager dashboard. Now we have the WDS role and lets try to configure it.
How to Configure Windows Deployment Services?
While you are log in as domain admin account or local administrators members, go to Server Manager and click Tools then click Windows Deployment Services in order to open it.
On the Windows Deployment Services console page expand the Servers and right click the MS2.technig.local then click Configure Server.
On the Windows Deployment Services Configuration Wizard page, read it once and click Next.
On the Install Options page select integrated with Active Directory and then click Next.
On the Remote Installation Folder Location, select the location where you want to keep all Windows Images and configuration files and then click Next.
On the PXE Server Initial Settings page select Respond to all client computers (Know and unknown) and click Next. Remember, we are in the test area so in the real network environment select whatever you want.
The sever will start and complete the configuration. On the Operation Complete page unchecked the Add image to server now and then click Finish
Here is the Windows Deployment Services in Windows Server 2012 R2.
OK, that’s all Install and Configure WDS. The installation has completed successfully. To continue the WDS configuration, adding Windows images and creating capture image read the following articles: Configure Windows Deployment Services on Server 2012 R2?
Video Tutorial, Install WDS on Windows Server 2016
Windows Deployment Services — служба развертывания Windows. Является заменой предыдущей службы, Remote Installation Service. Поставляется вместе с операционной системой Windows Server 2008 (2008 R2). Является инструментов для автоматического развертывания операционных систем. Помогает в автоматическом режиме развертывать операционные системы на предприятии.
Установка WDS:
- Открываем Server Manager, выбираем пункт Roles, нажимаем Add roles (Рис.1)
Рис.1 Начало установки WDS
2. На странице Before You Begin нажимаем Next
3. Далее на странице Select Servers Roles выбираем Windows Deployment Services и нажимаем Next (Рис.2).
Рис.2 Выбор роли WDS
4. На странице инструкций нажимаем Next.
5. Затем выбираем нужные роли сервера WDS: ставим галочки на Deployment Server и Transport Server (Рис.3).
Рис.3 Выбор ролей службы WDS.
6. Затем на странице подтверждения нажимаем Install (Рис.4).
Рис.4 Подтверждение установки WDS.
7. Дожидаемся успешной установки и нажимаем Close (Рис.5).
Рис.5 Успешная установка WDS.
Настройка WDS:
1. Для начала создадим образ загрузки. Он нужен нам для запуска Windows PE через PXE для последующей установки операционной системы из образа на сервере WDS.Открываем консоль Windows Deployment Services — Start -> Administrative Tools -> Windows Deployment Services (Рис.6).
Рис. 6
2. Далек выбираем Servers -> имя_вашего_сервера, правой кнопкой мыши на названии вашего сервера и нажимаем Configure Server (Рис.7).
Рис.7 Начало конфигурирования сервера.
3. Откроется Windows Deployment Services Configuration Wizzard, нажимаем Next (Рис.8).
Рис. 8
4. На следующей странице мы можем выбрать директорию для папки удаленной установки. Здесь хранятся образы загрузки, установки, захвата. обнаружения и другие системные файлы (Рис.9).
Рис.9 Выбор директории для удаленной установки.
5. Далее мы увидим страницу настройки PXE-сервера. У нас три опции: не отвечать всем компьютерам; отвечать только известным компьютерам; отвечать всем компьютерам. В нашем случае это — отвечать всем компьютерам и нажимаем Next (Рис.10).
Рис.10 Вариант ответа клиентским компьютерам от PXE-сервера.
6. Далее снимаем галку Add images to the server now и нажимаем Finish (Рис.11).
Рис.11 Завершение базовой настройки WDS.
Добавление образов загрузки и захвата на сервер WDS:
- Открываем консоль Windows Deployment Server. Находим раздел Boot Images. Нажимаем правой кнопкой мыши -> Add Boot Image (Рис.11).
Рис. 11
12. Берем нужный нам дистрибутив операционной системы, распаковываем. Ищем файл boot.wim и нажимаем Next (Рис.12).
Рис.13 Добавление образа загрузки на сервер WDS.
14. Затем задаем имя образа и нажимаем Next -> Next -> Finish (Рис. 14).
Рис. 14.
15. Образ загрузки добавлен на сервер WDS (Рис.15).
Рис.15 Образ загрузки на сервер WDS.

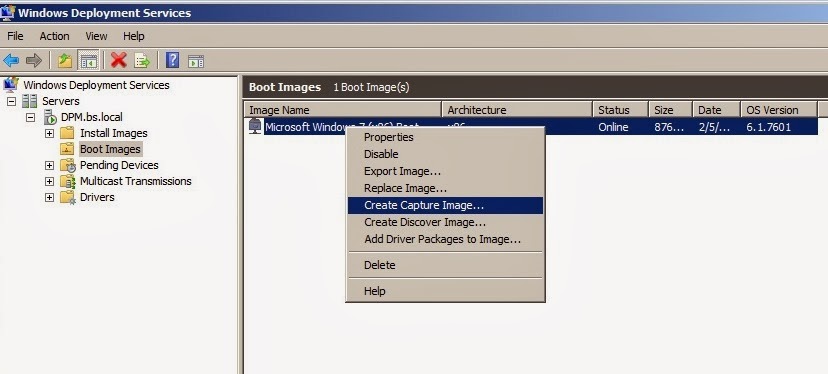

16. Теперь необходимо создать образ захвата. Образ захвата необходим нам для копирования эталонного образа системы и передачи его на сервер WDS. Кликаем по созданному нами образу загрузки правой кнопкой мыши -> Create Capture Image (Рис.16).
Рис.16 Создание образа захвата.
17. В следующем окне задаем имя образа захвата и его расположение, нажимаем Next.

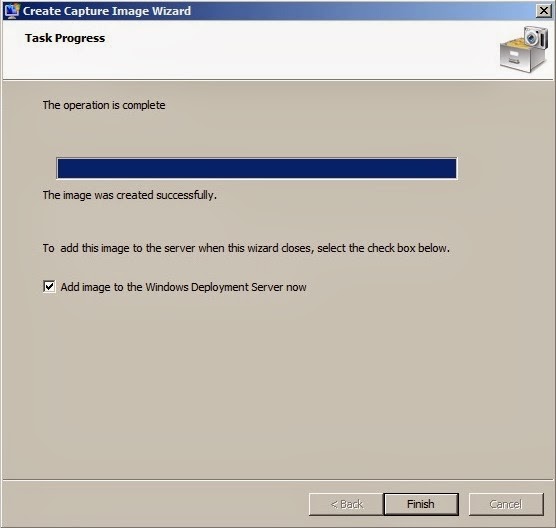

18. Для добавления образа захвата на сервер ставим галочку Add Image to the Windows Deployment Server now и нажимаем Finish (Рис.17).
Рис. 17 Добавление образа захвата на сервер WDS.
19. Далее выбираем место хранения образа захвата, нажимаем Next.
20. Задаем имя образа на сервере WDS и нажимаем Next.
21. После завершения операции нажимаем Finish.
Образ захвата успешно добавлен на сервер WDS. В следующей части статьи я расскажу, как снимать образ системы на эталонный компьютер и как развертывать операционные системы с помощью сервера WDS.
Успехов!
